Tässä kuvasarja Skoda Roomster 2016:n kokoamisesta, kun puhallin on jouduttu vaihtamaan.

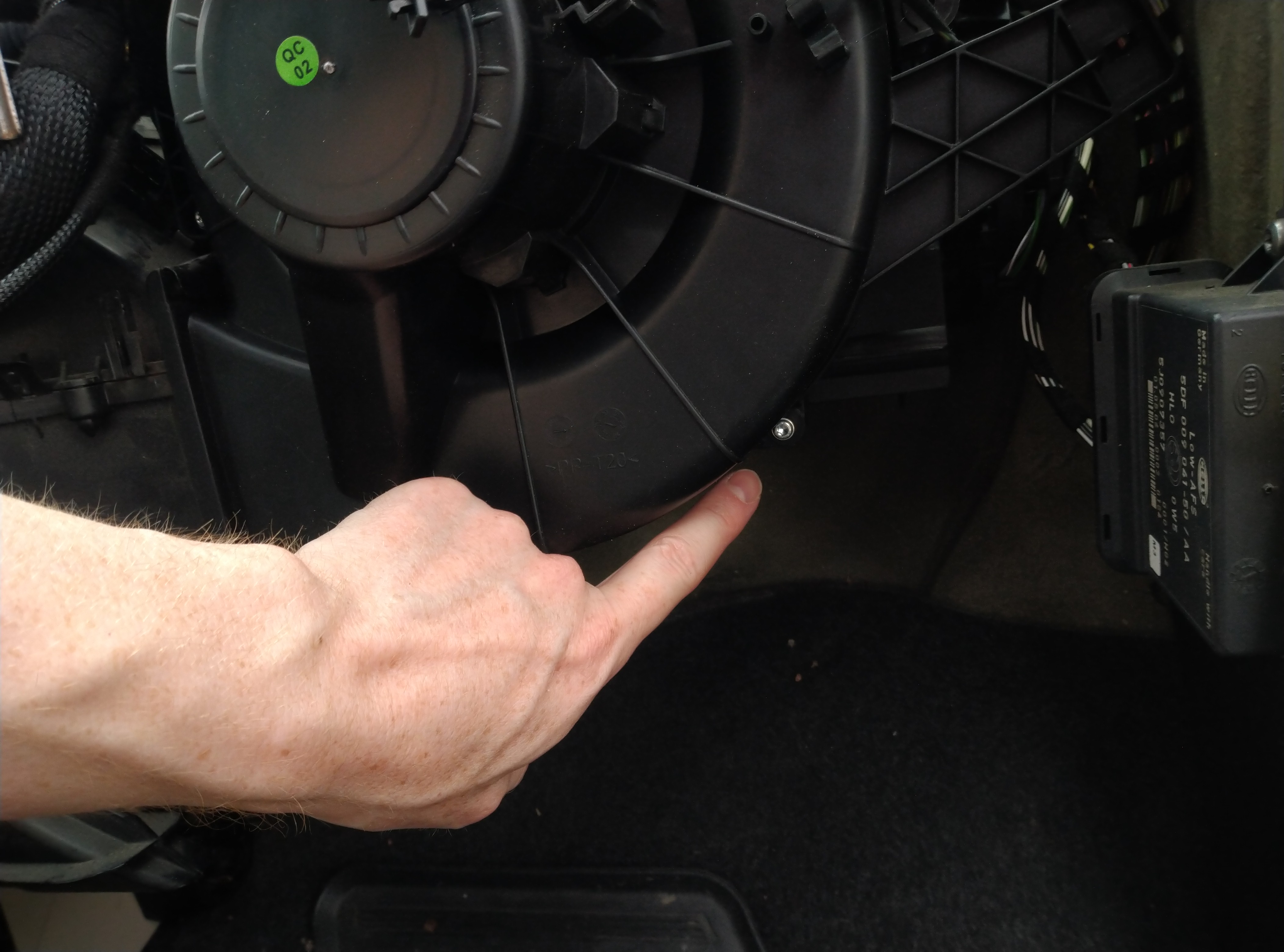

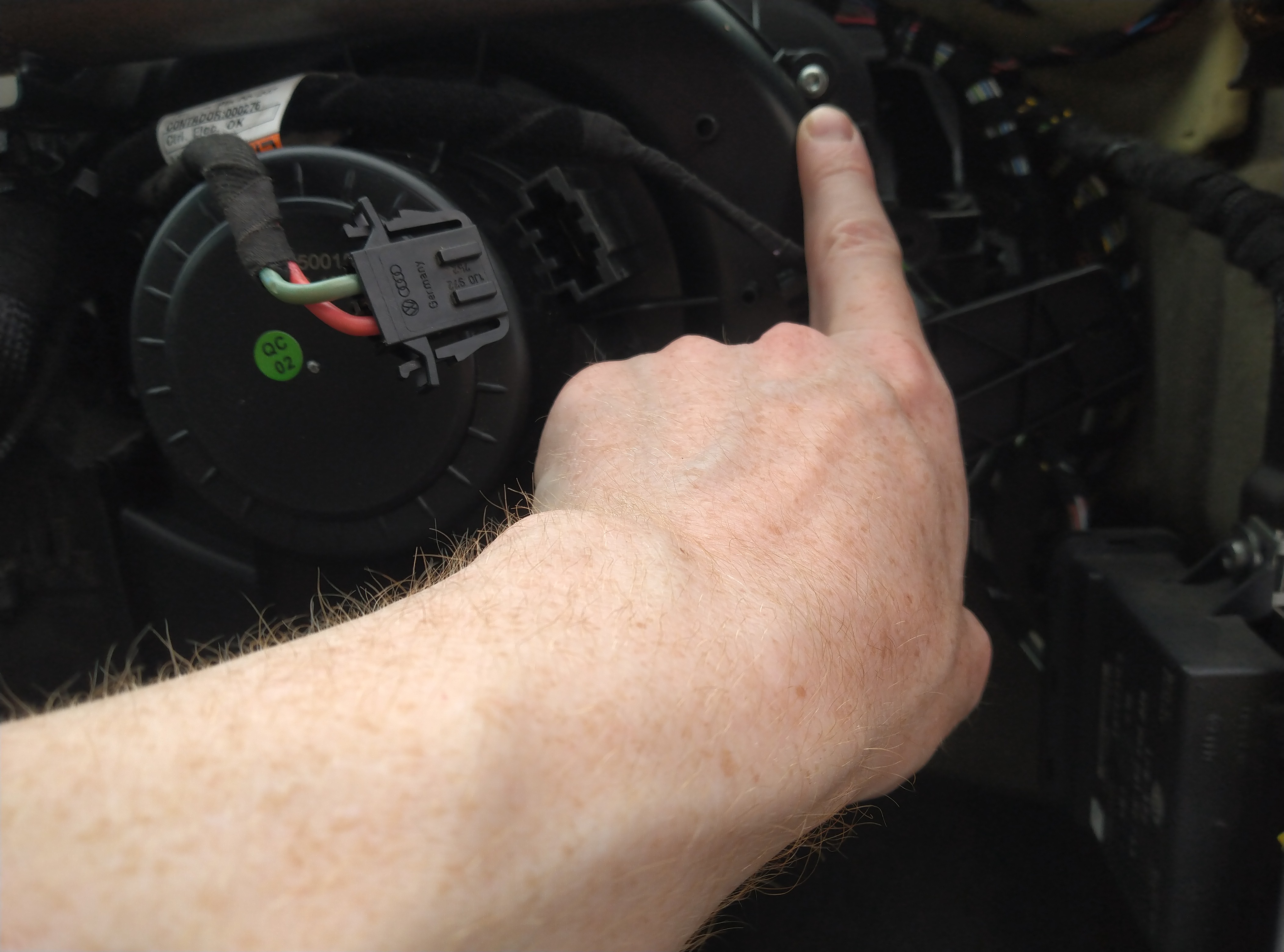

Puhallin kiinnitetään 4-5 ruuvilla. Oikealla ylhäällä
Oikealla alhaalla
Vasemmalla alhaalla

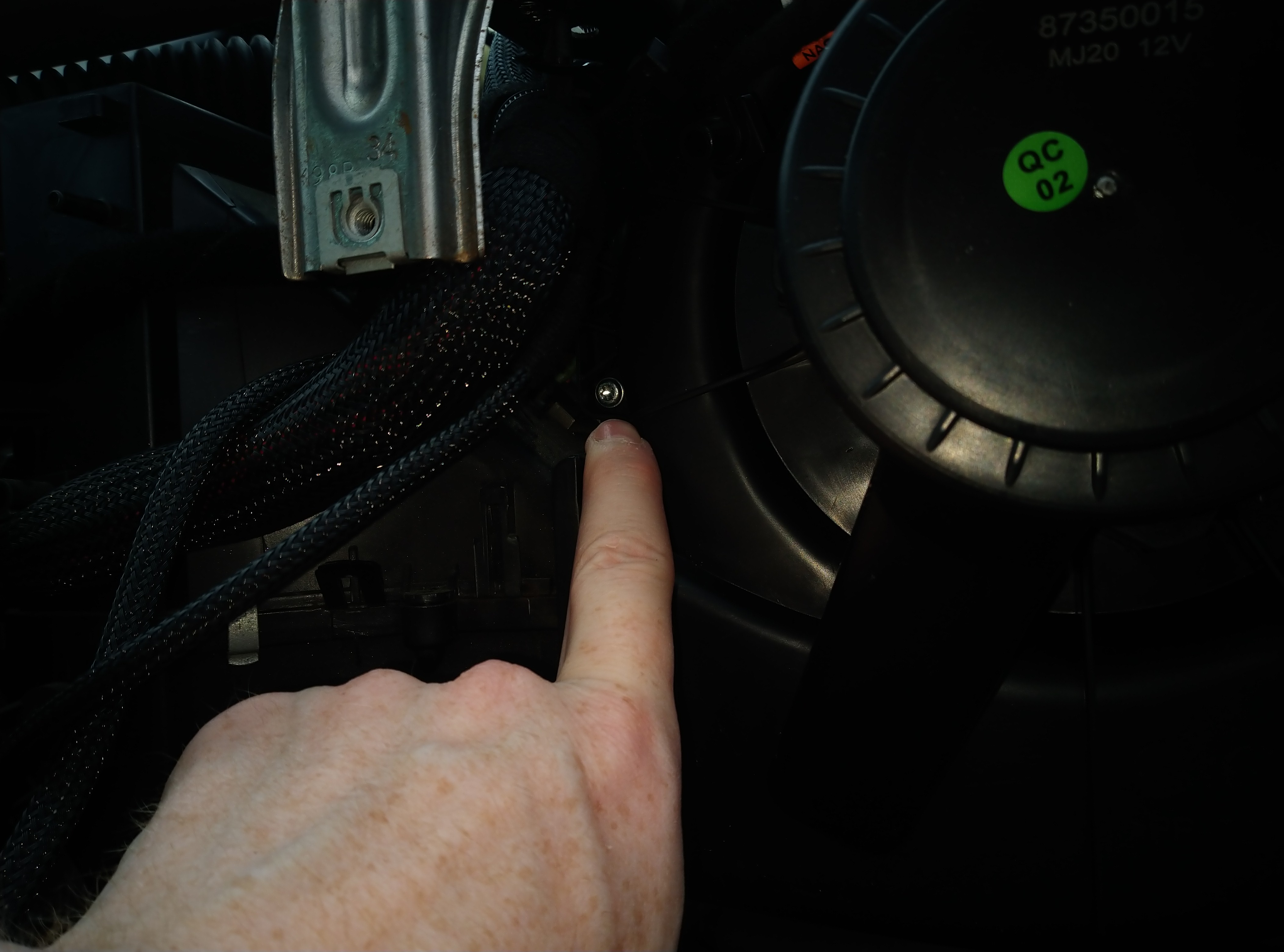

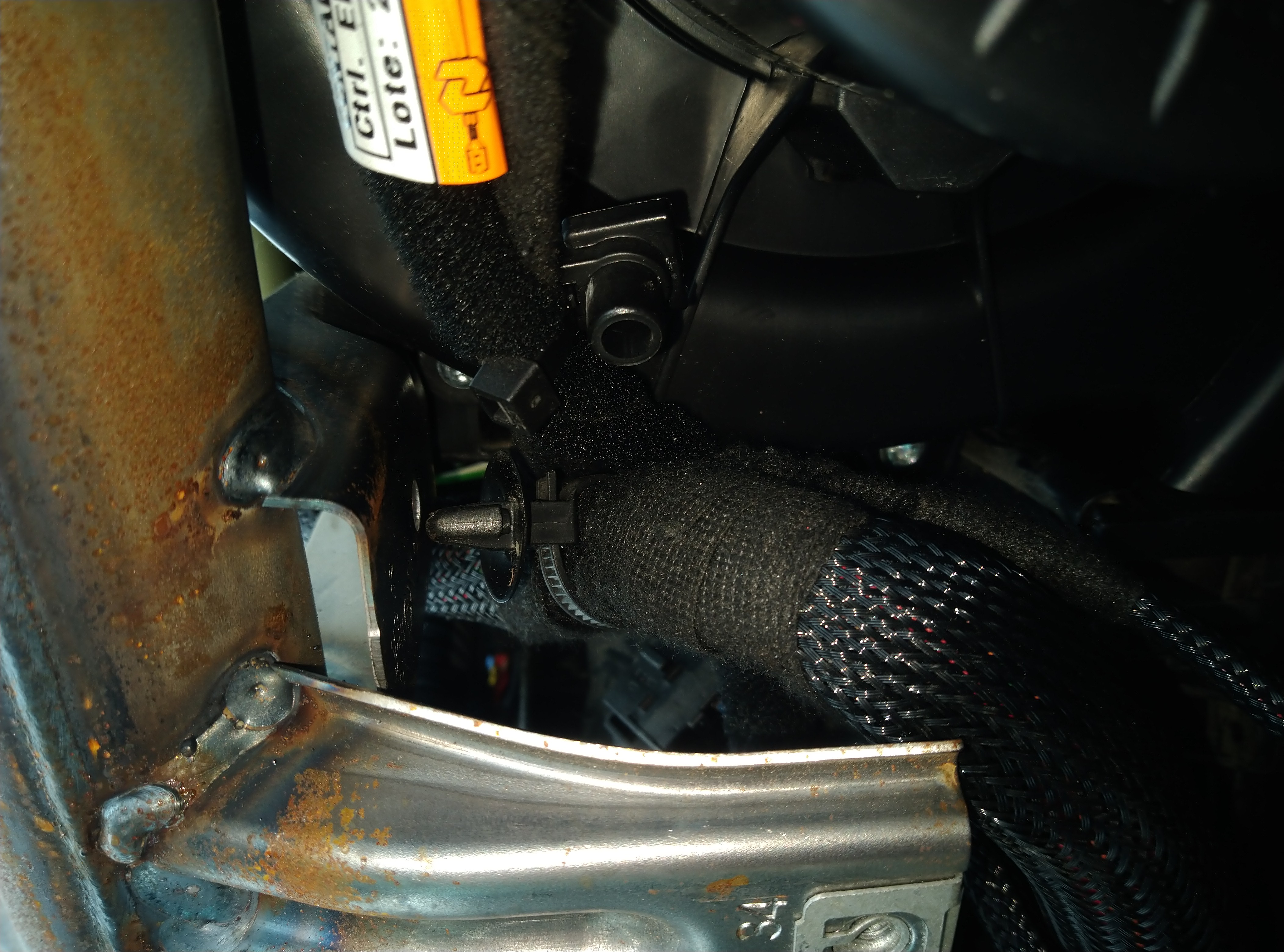

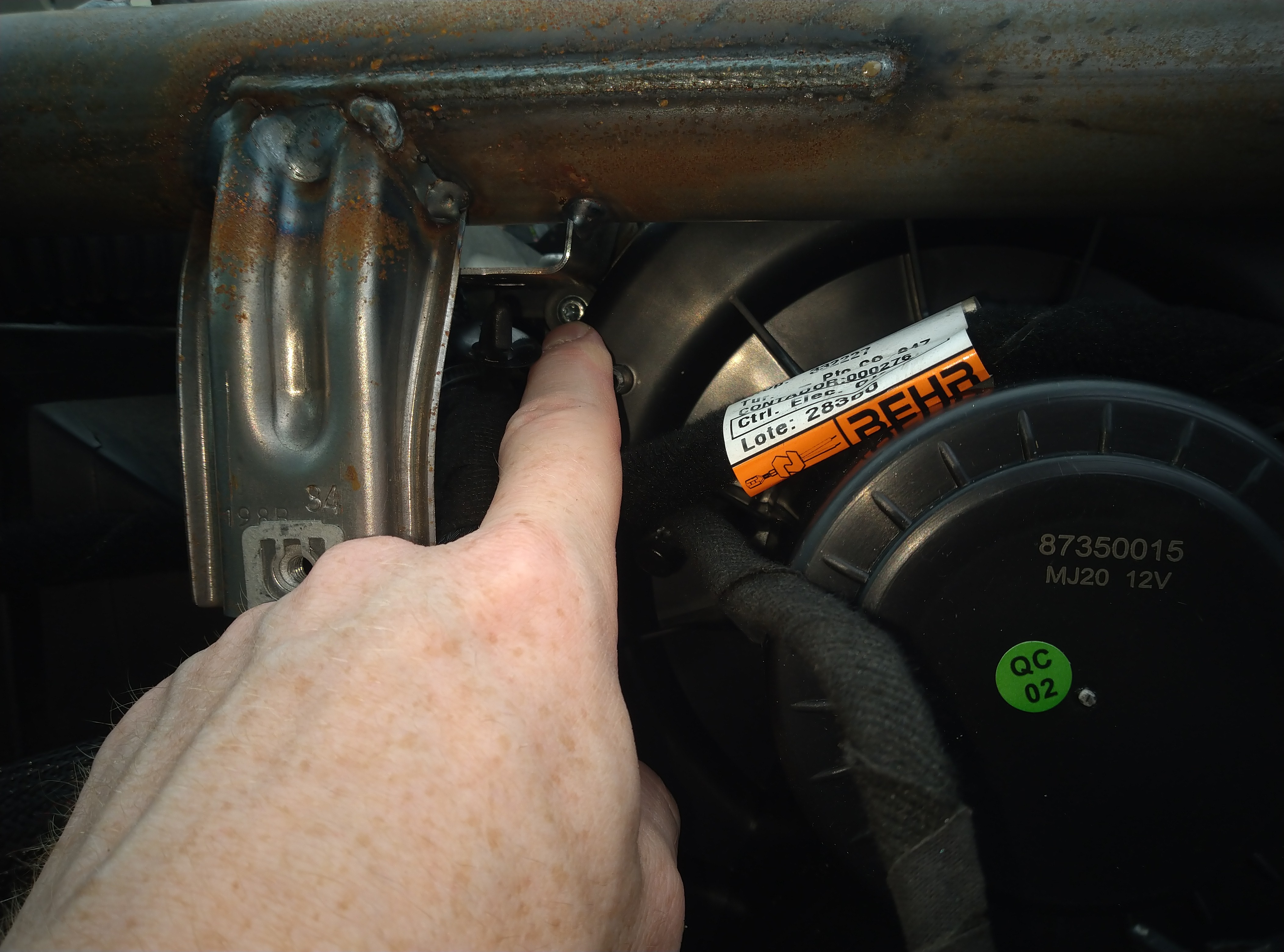

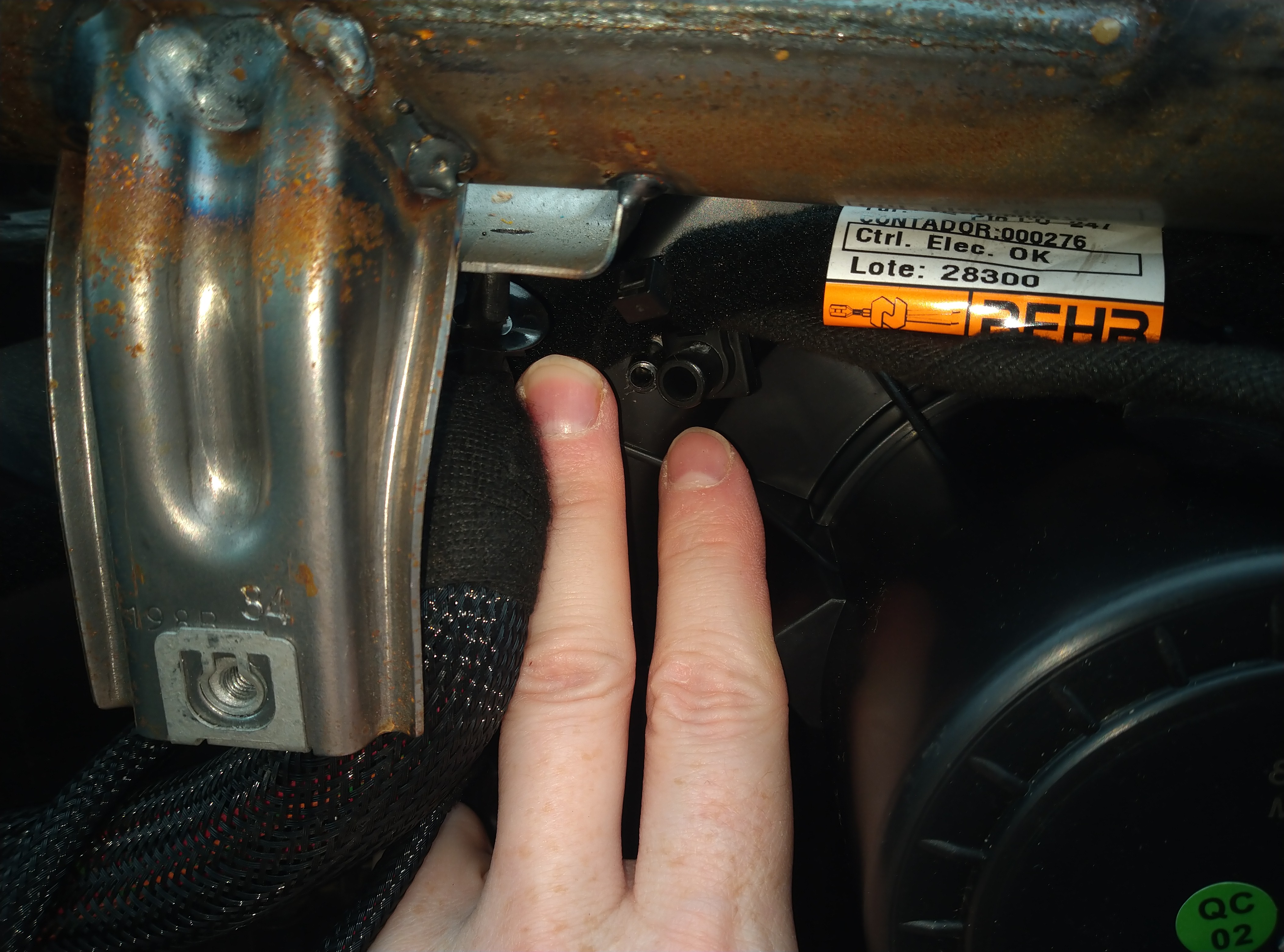

Vasemmalla ylhäällä on 3 paikkaa ruuveille. Tässä niistä helpoiten näkyvissä oleva. Vasemman ylänurkan ruuvit ovat johtonipun takana.
Johtonippu on kiinni sekä rungossa, että puhaltimessa.

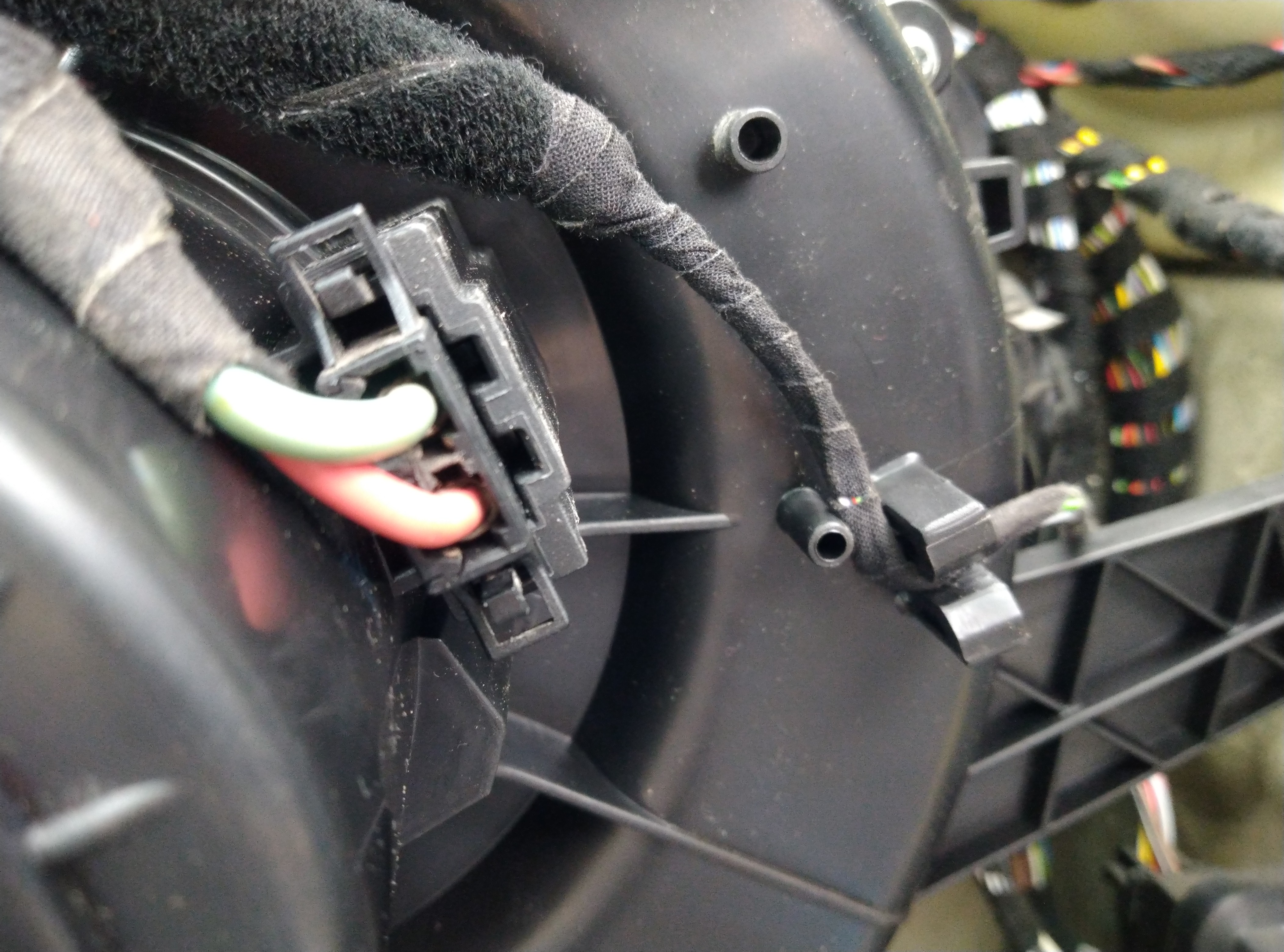

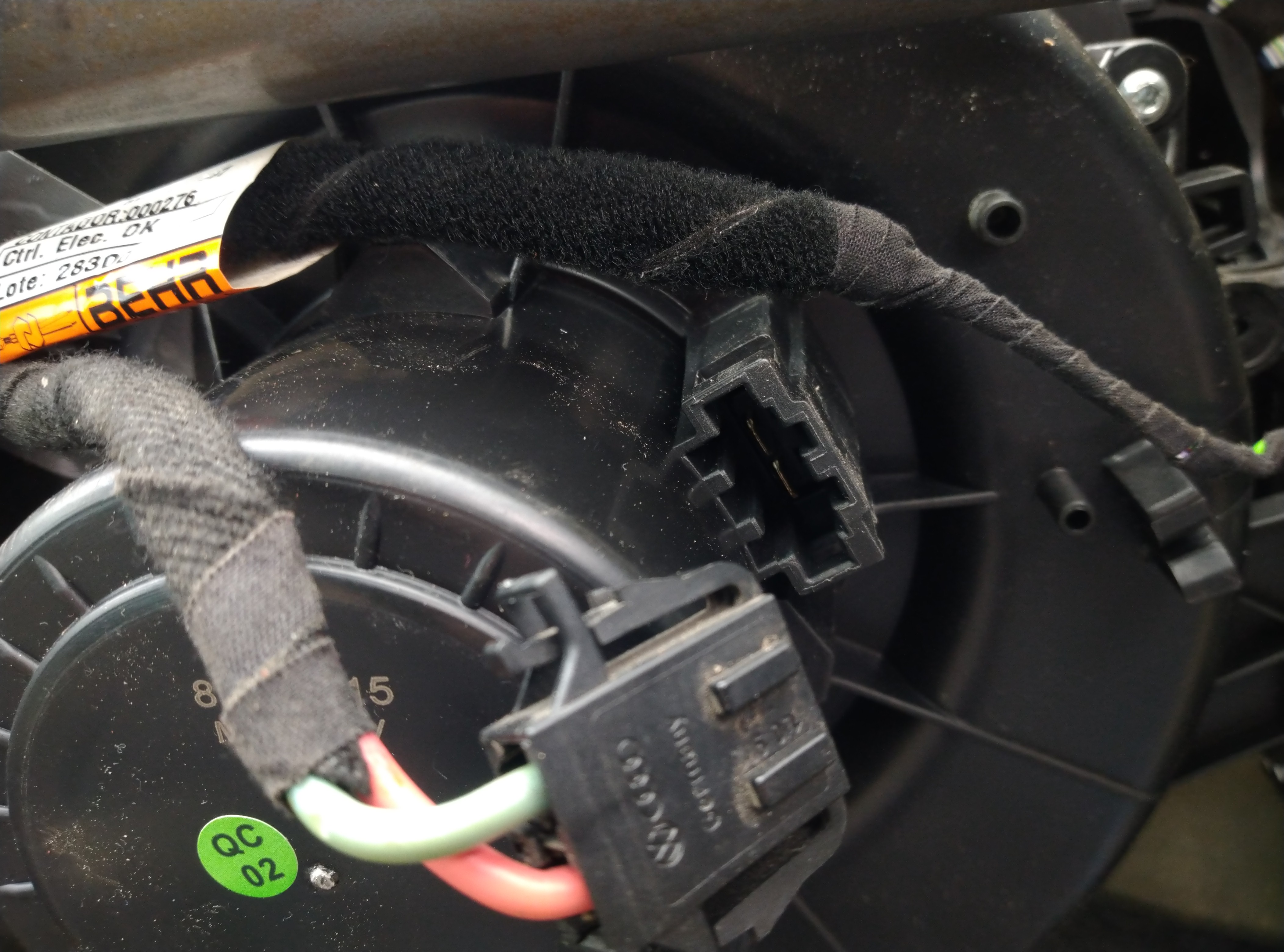

Puhaltimen virtaliitin irrotettuna
Puhalimen virtaliitin kytkettynä takaisin kiinni. Huomaa johtonipun reititys puhaltimen oikeassa reunassa.
Puhaltimen asennuksen jälkeen on kojelaudan vuoro.

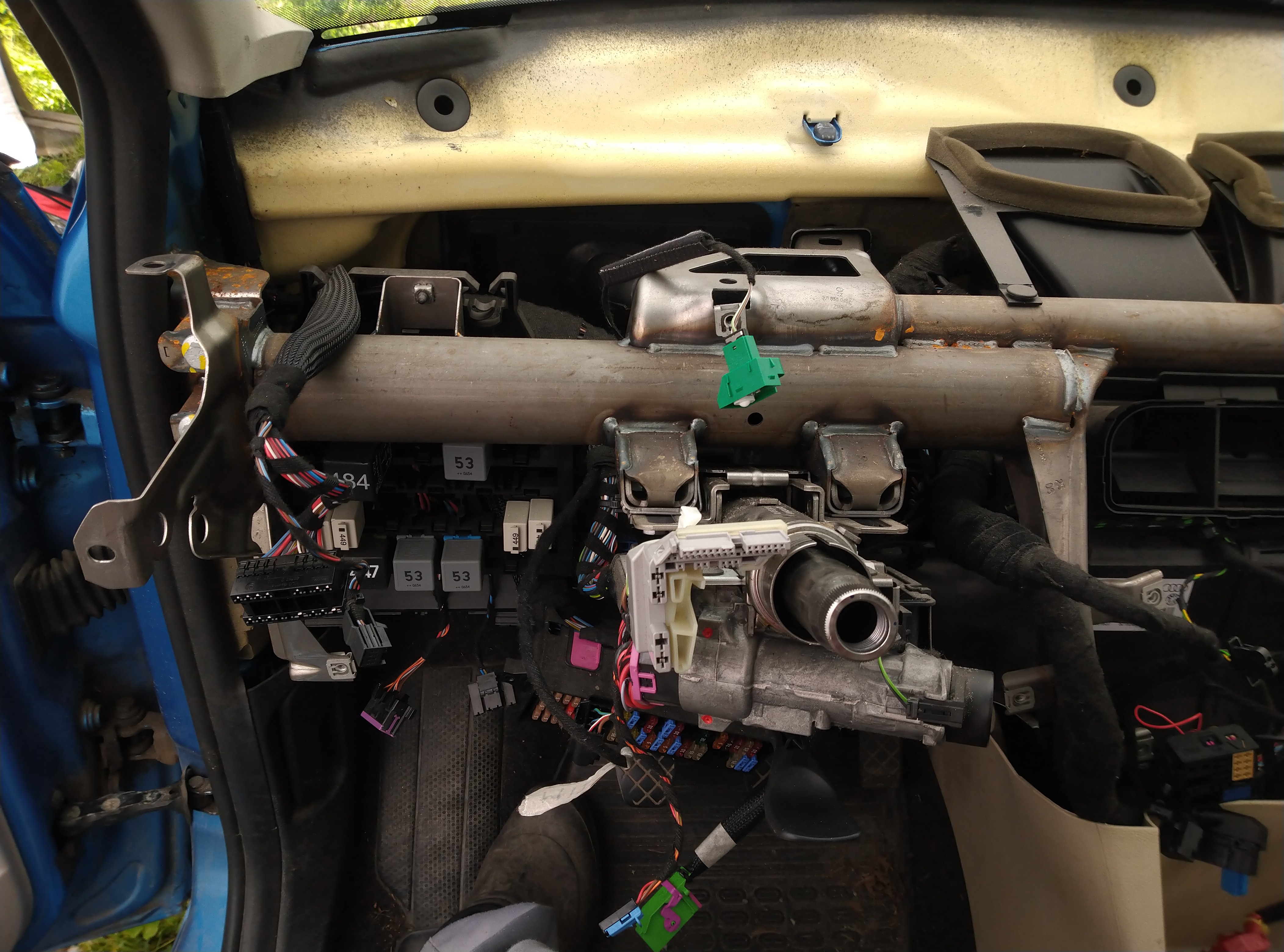

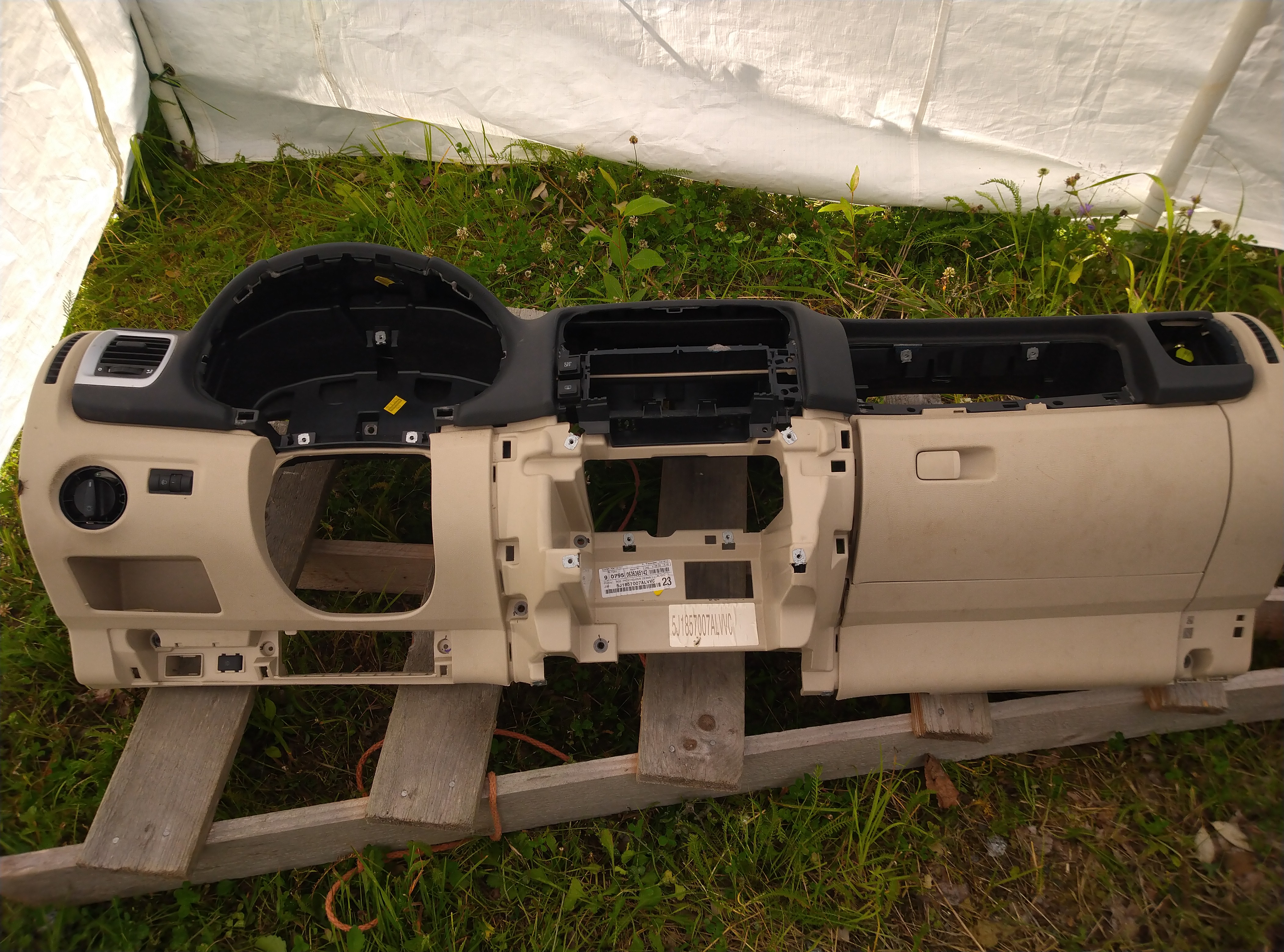

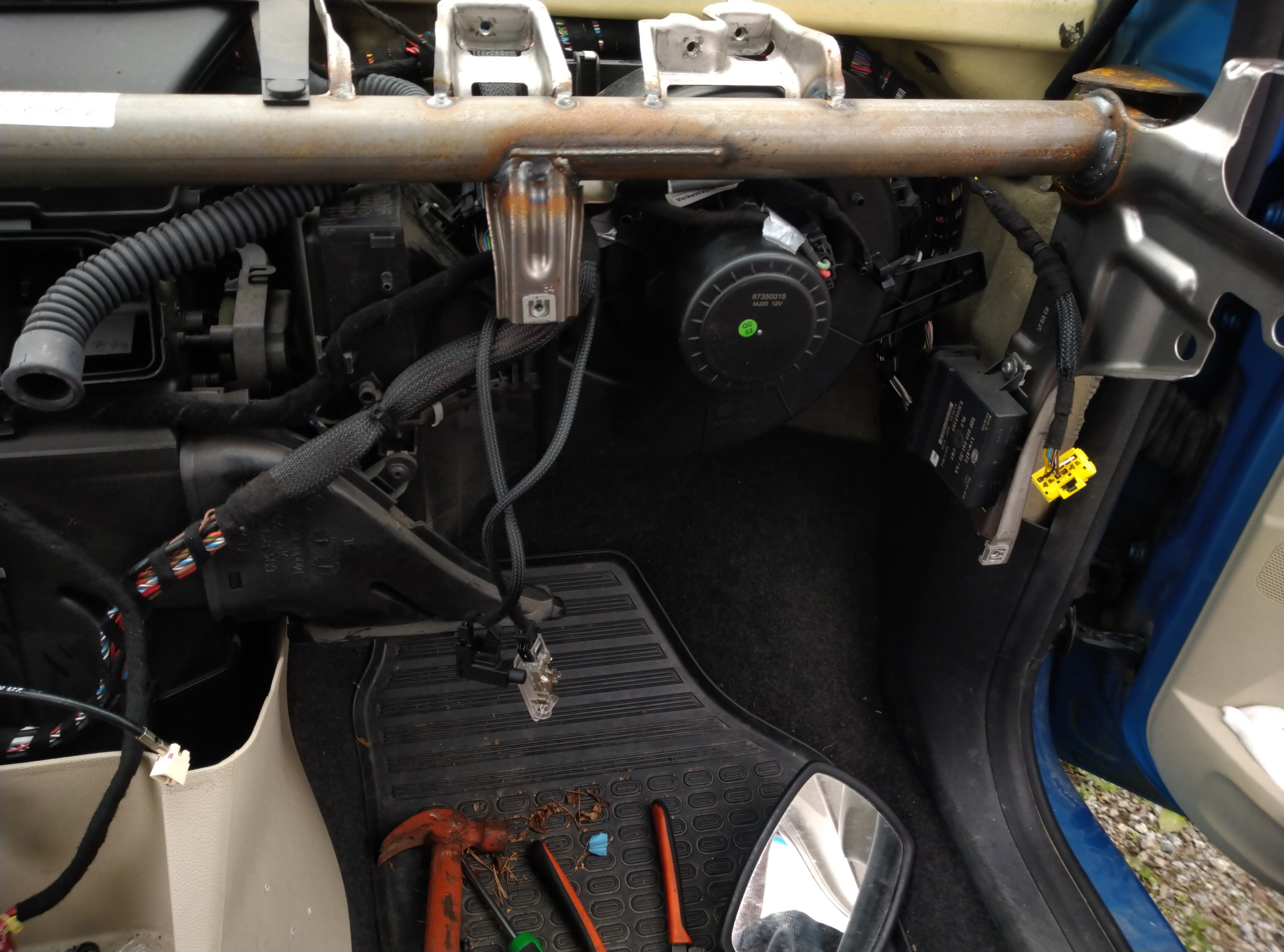

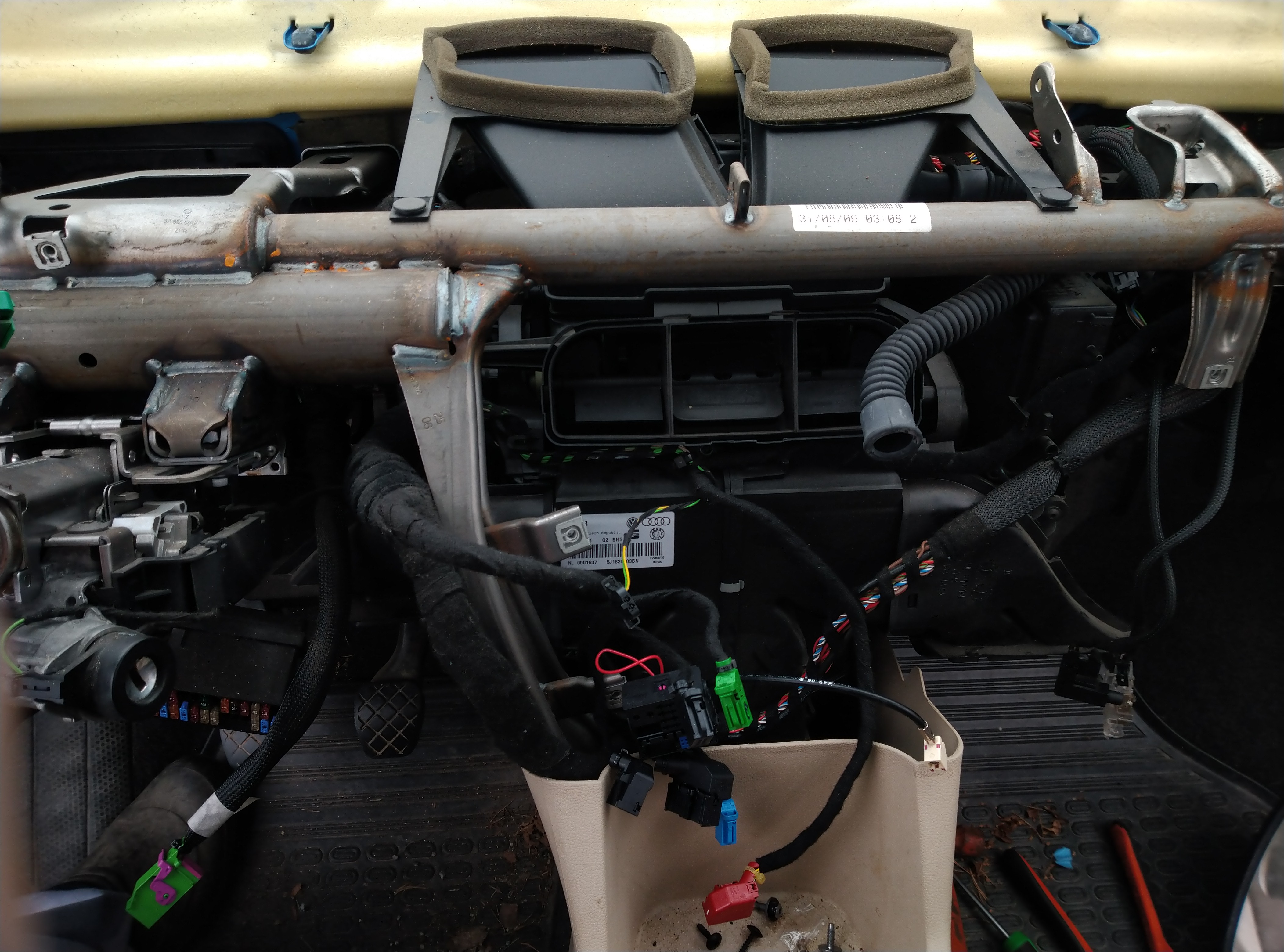

Yleiskuva kojelaudan takaa
Hansikaslokeron valon sammutusnappi

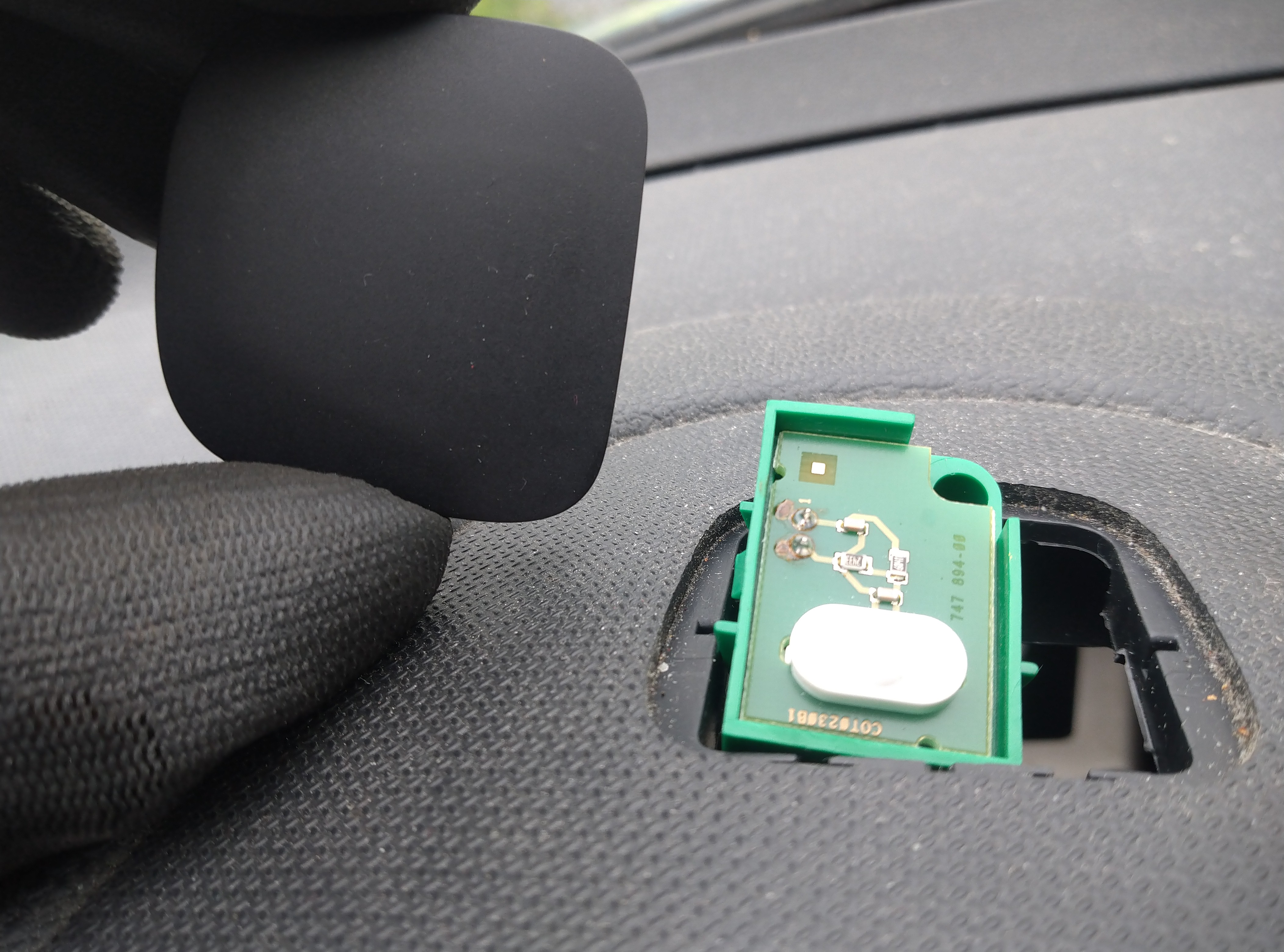

Jonkin sortin valoanturi ehkä
Kytketään alemman hansikaslokeron ilmanvaihtoputki takaisin.

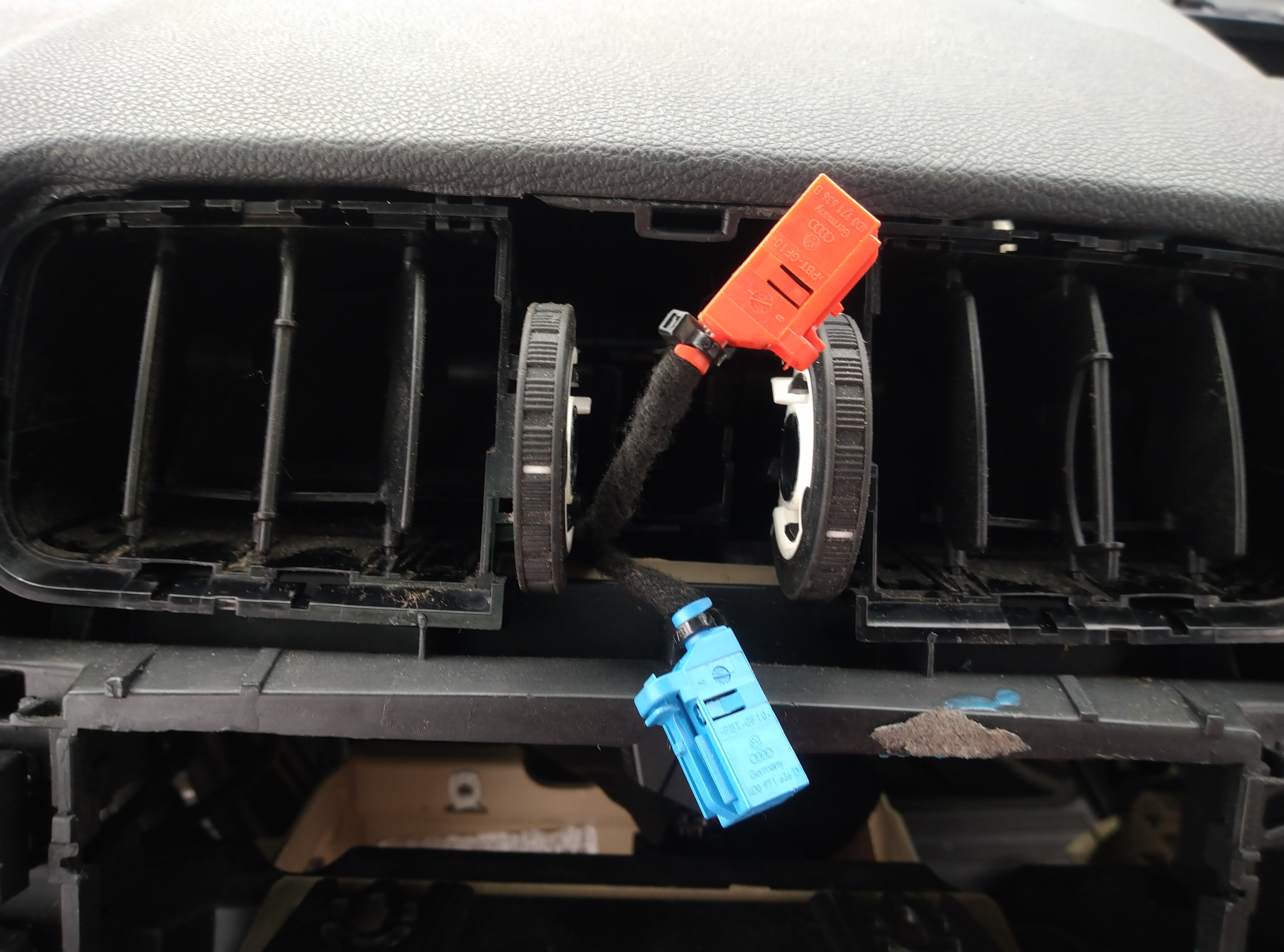

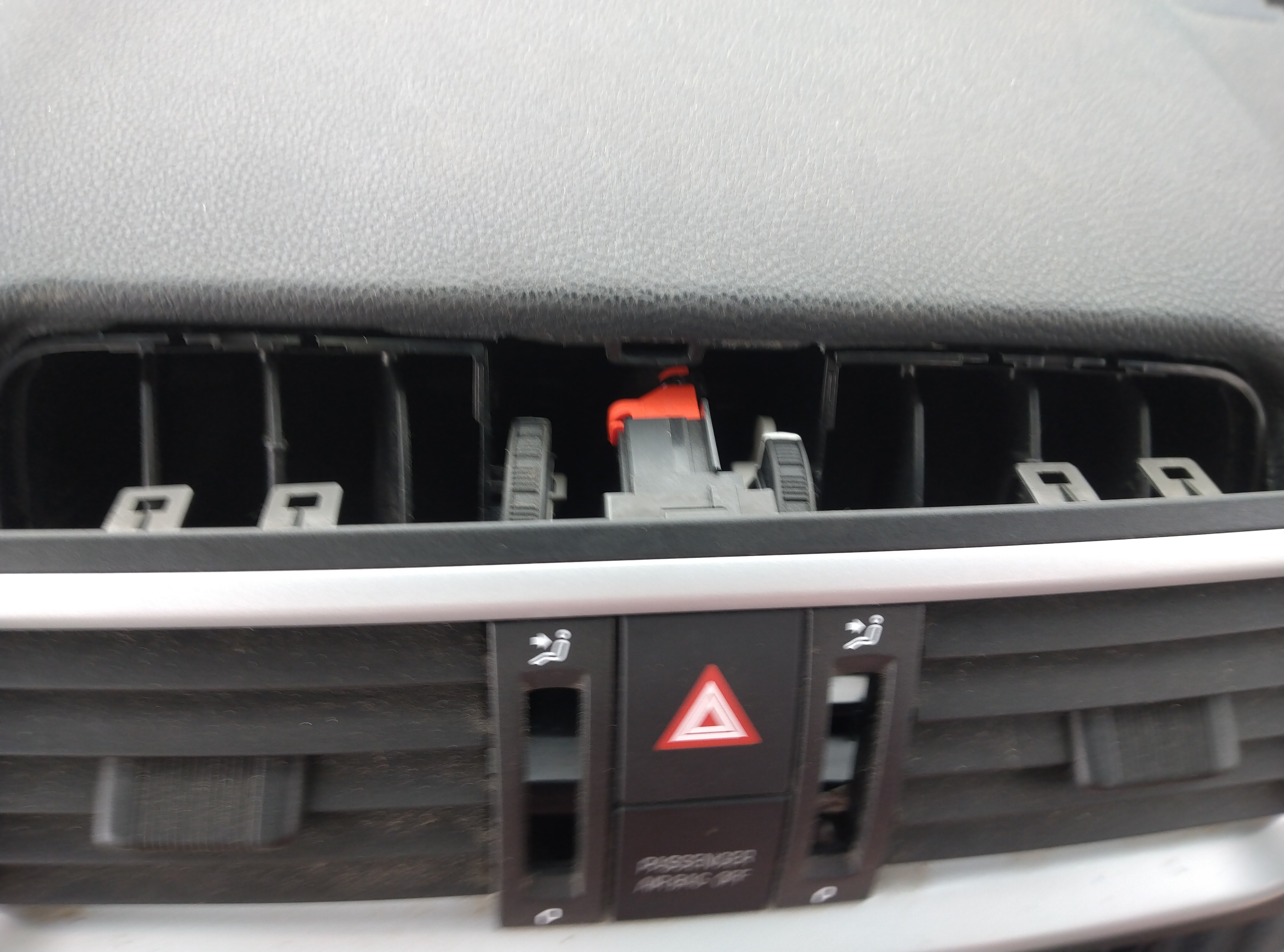

Hätävilkun painike (oranssi) ja matkustajan turvatyynyn sammutuksen varoitusvalo (sininen)
Valojen suuntaus
Valokytkin
Tuloilman lämpömittari
OBD ja ajovalojen automaattikytkentä
Matkustajan turvatyynyn poiskytkentä

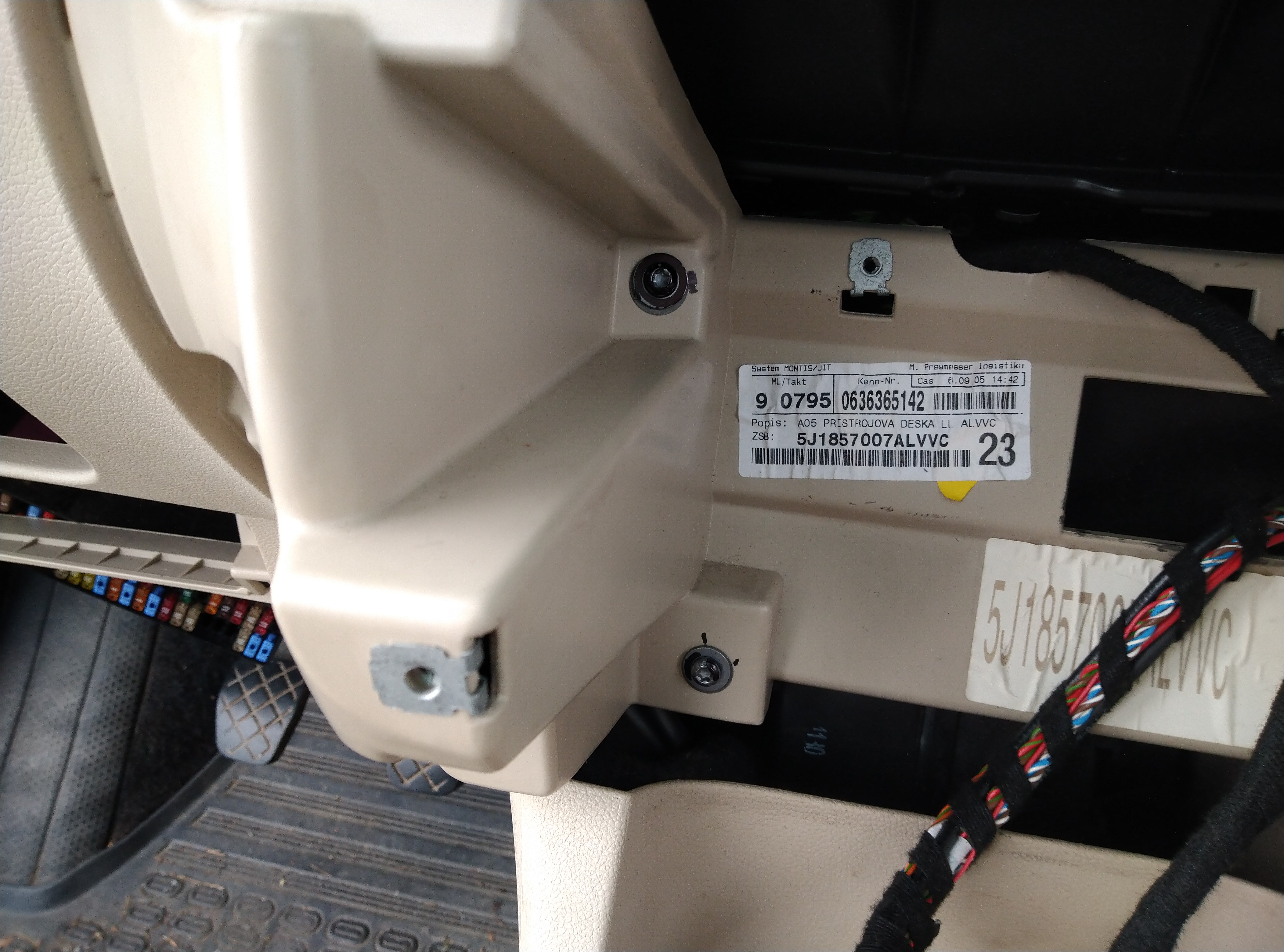

Kojelaudan kiinnitysruuveja. Hansikaslokeron sisällä.

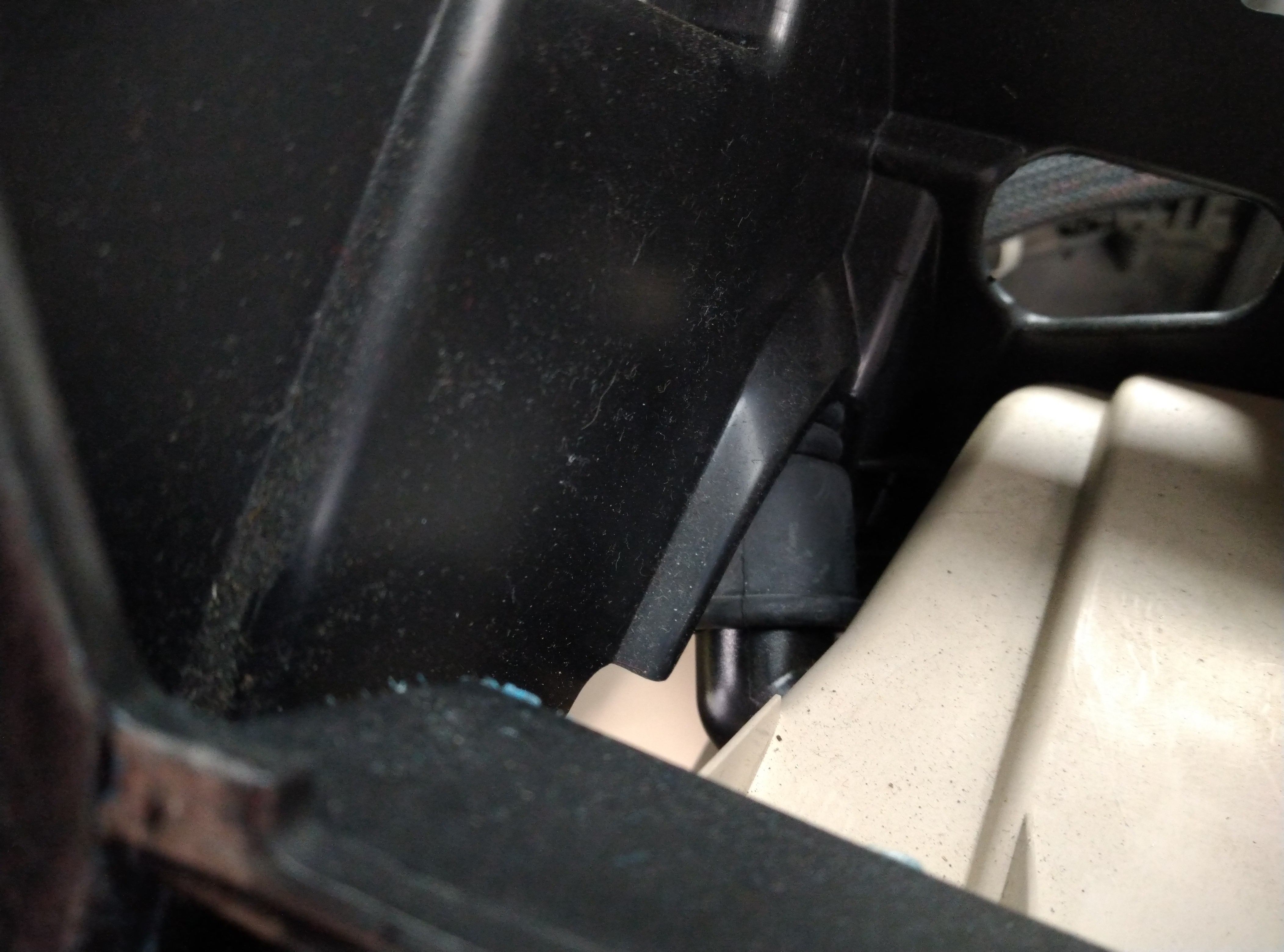

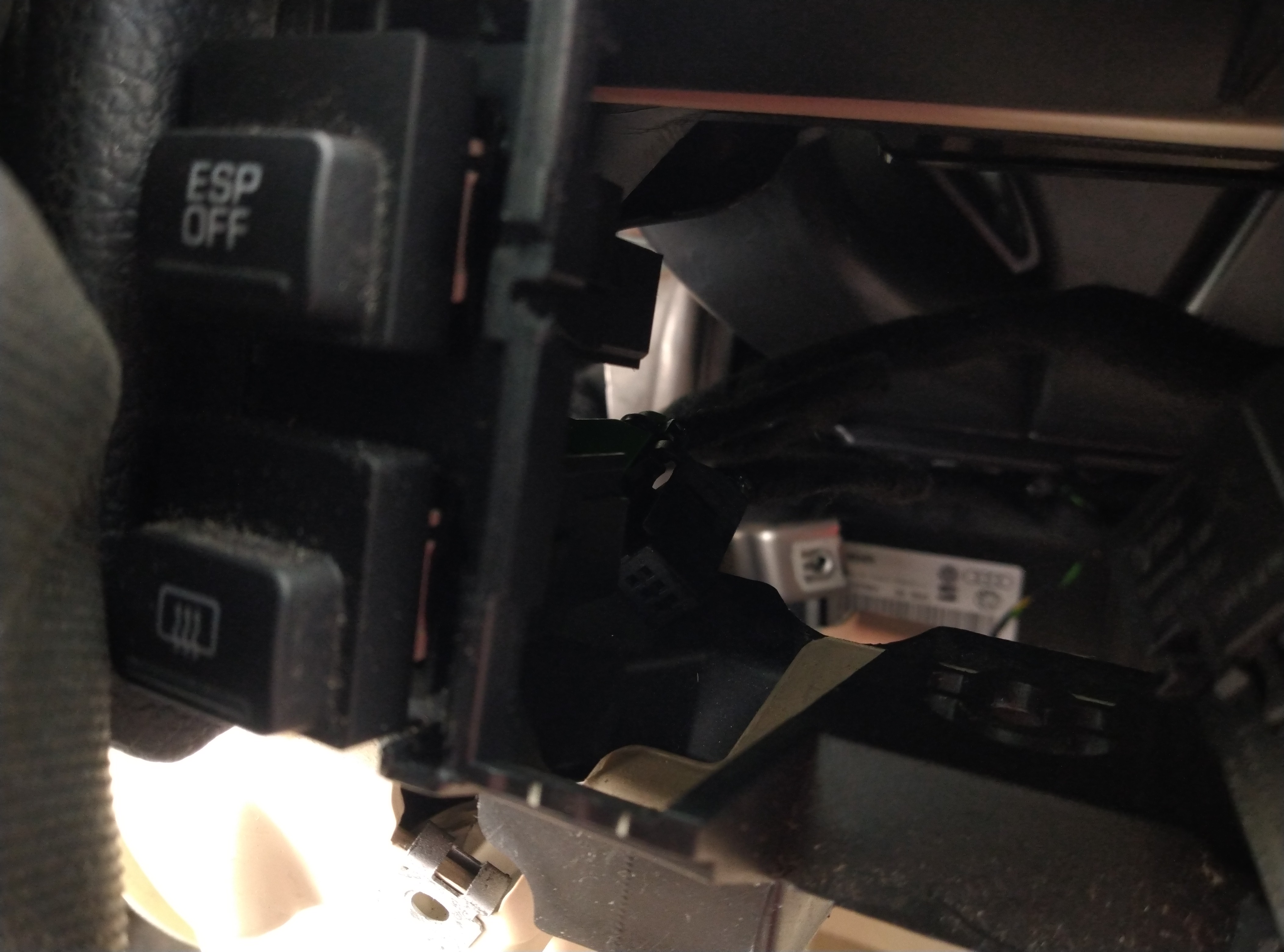

Radion vieressä.

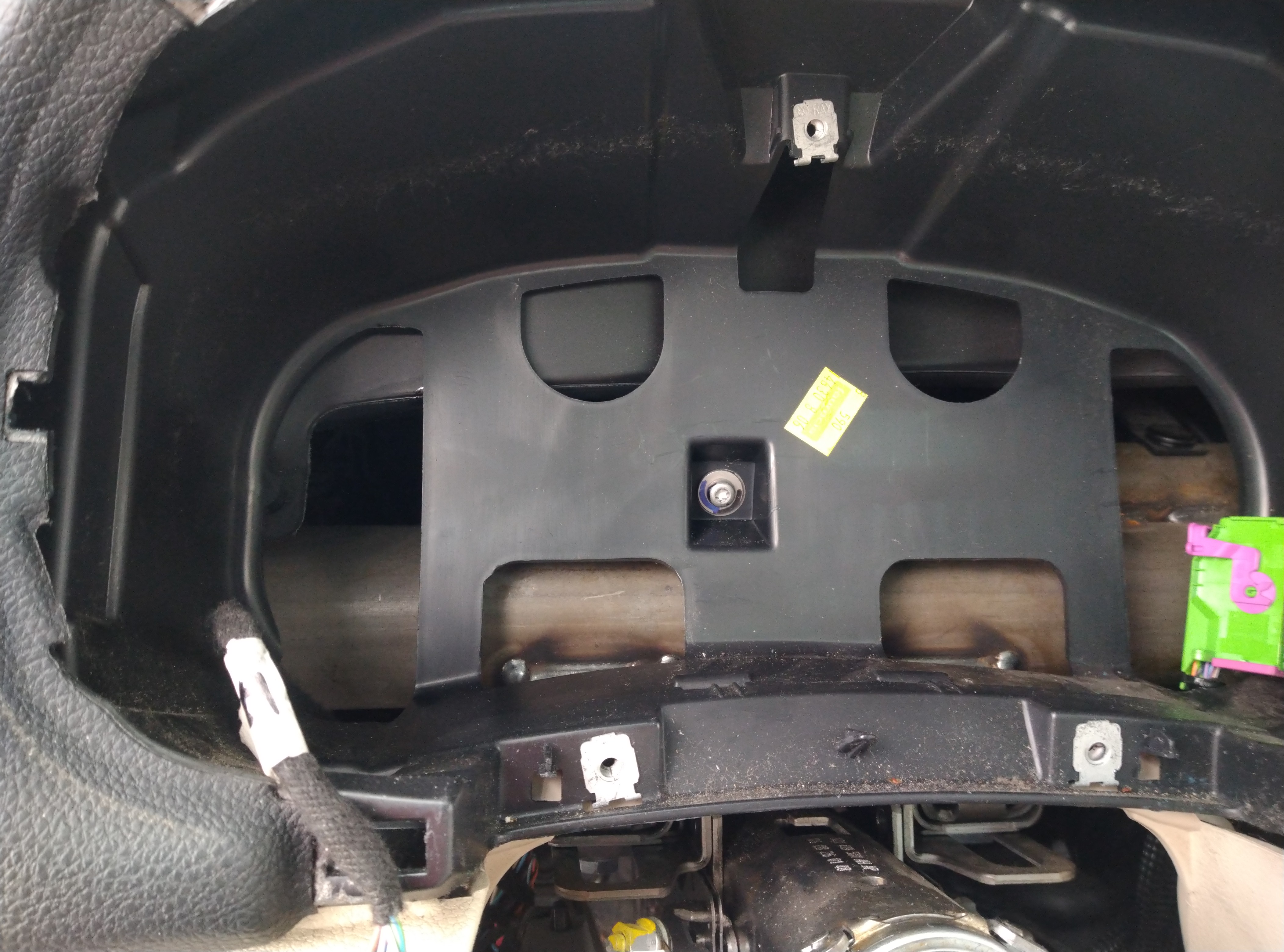

Mittaritaulun takana.

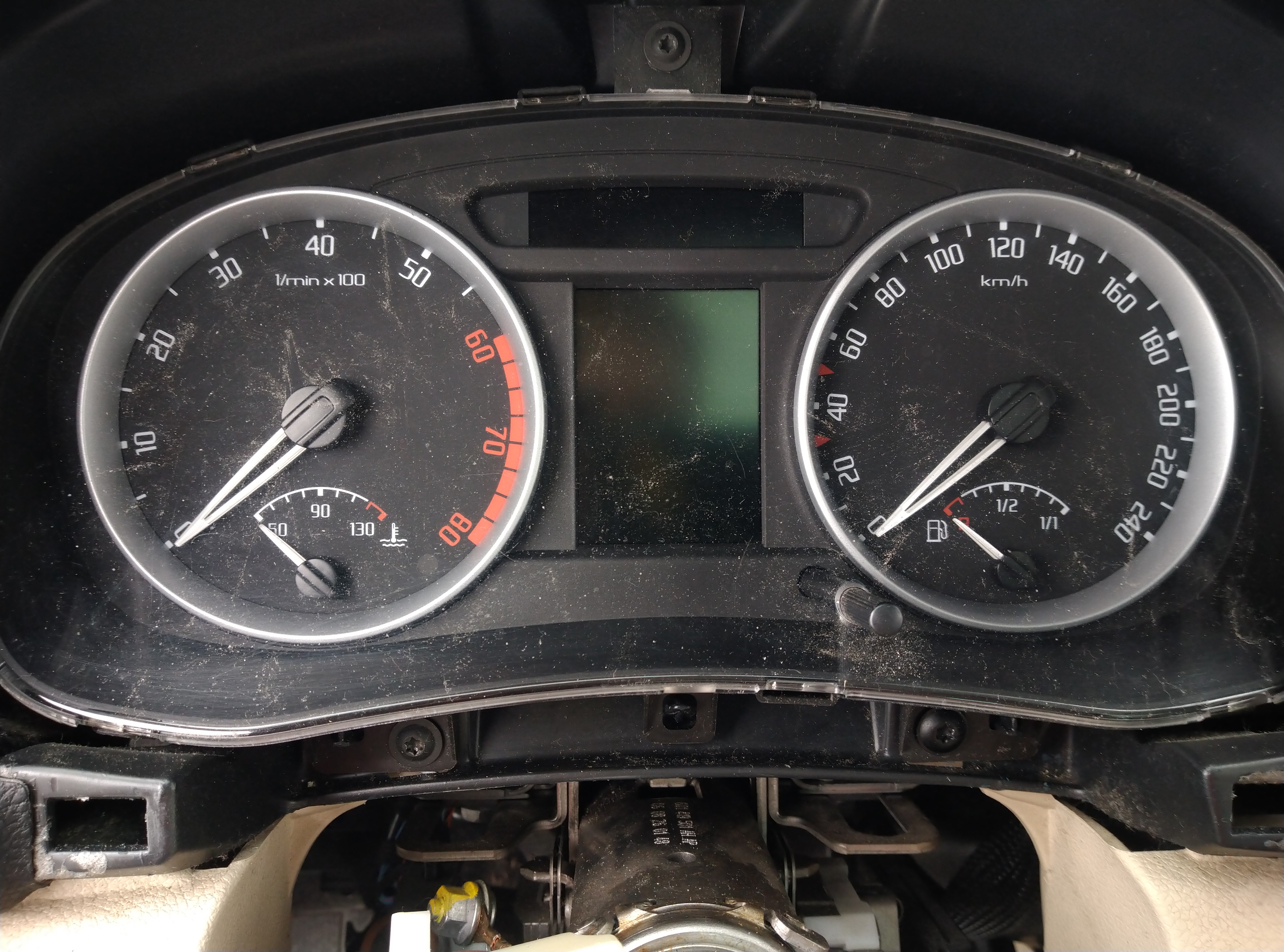

Mittaritaulu kiinnitetään kahdella ruuvilla alhaalta ja yhdellä ylhäältä.

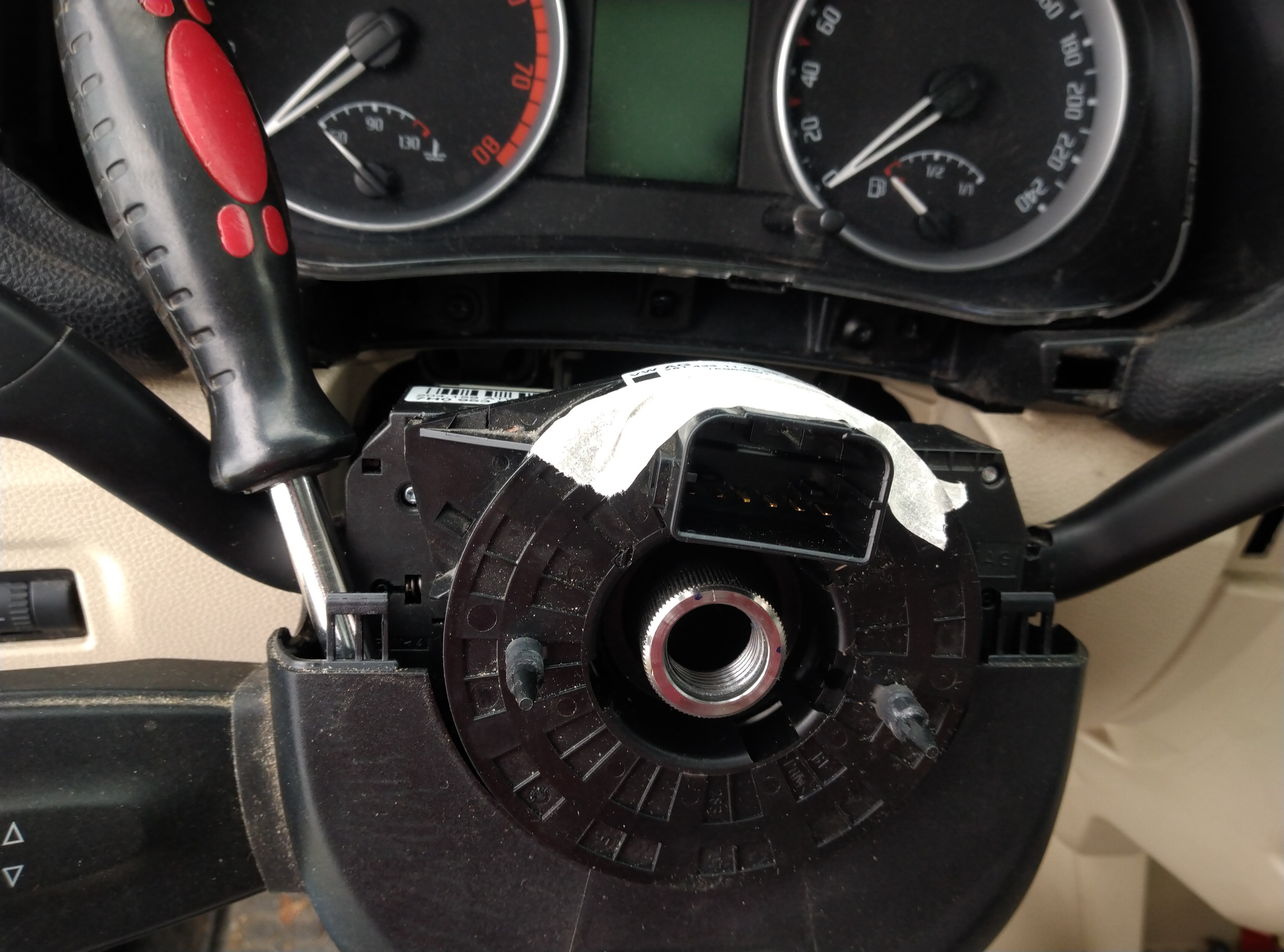

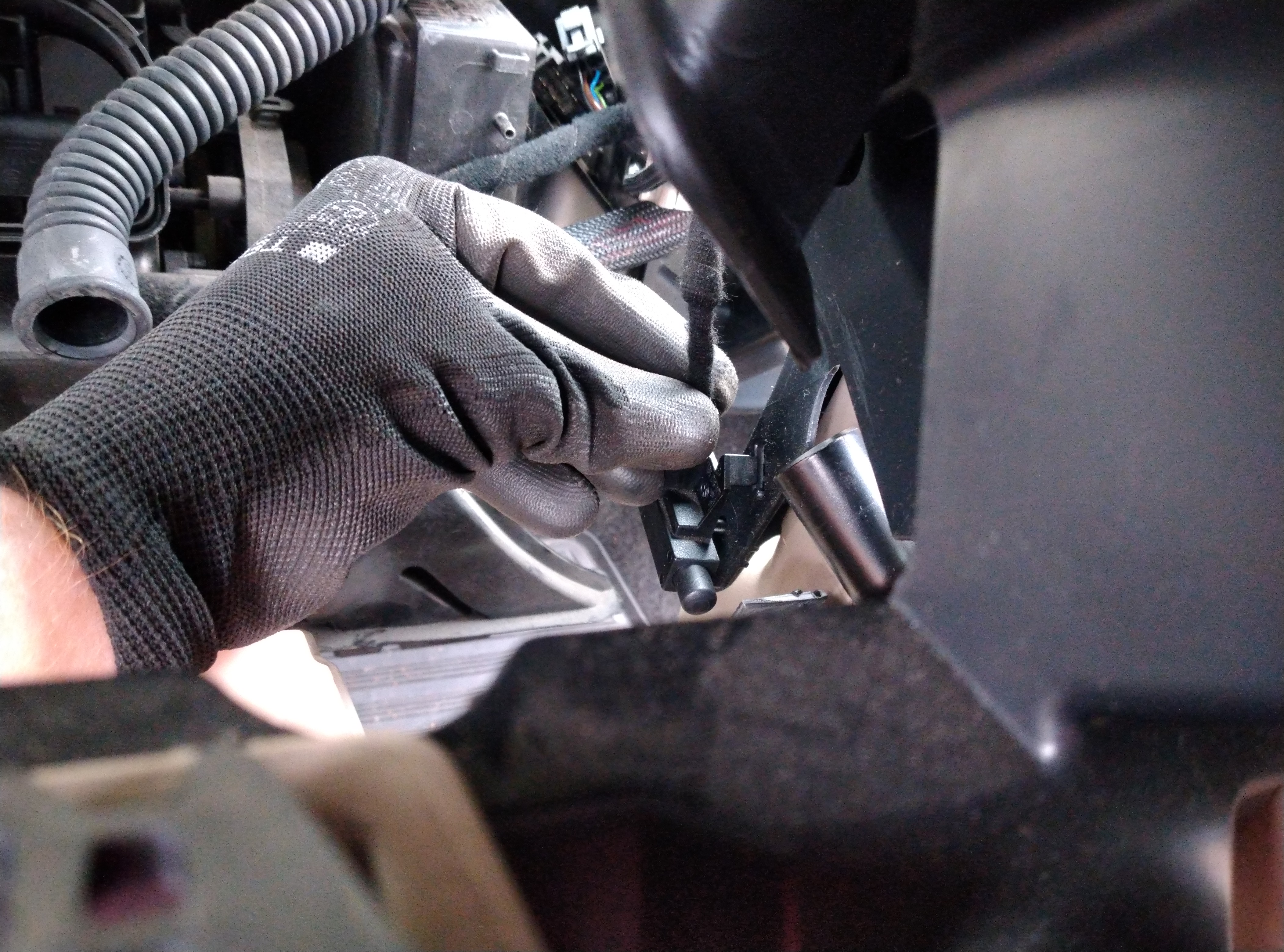

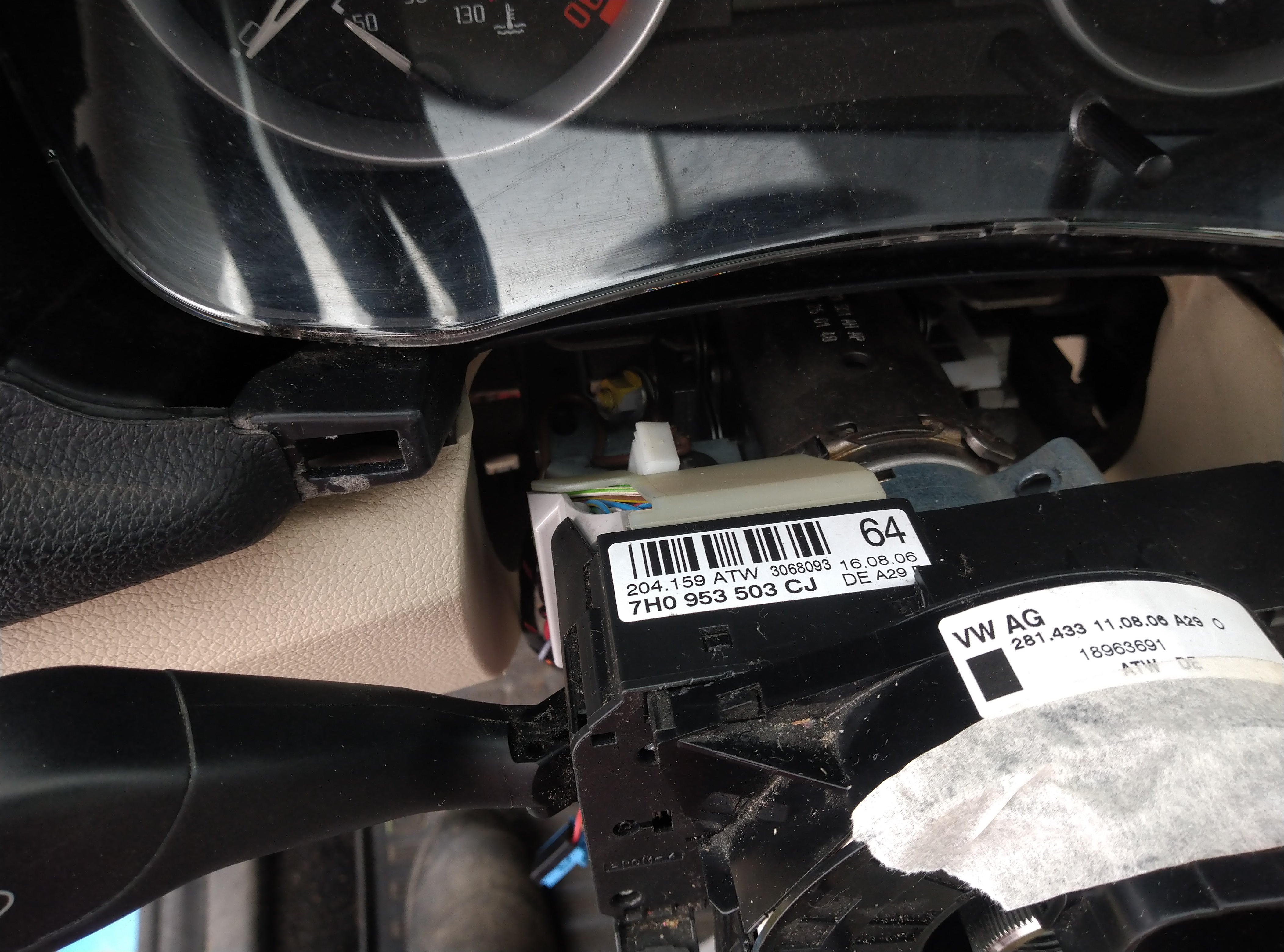

Viiksien ja turvatyynyn liitin irrotetaan nostamalla vaaleaa muovinpalaa ylöspäin ja kiinnitetään painamalla alaspäin.

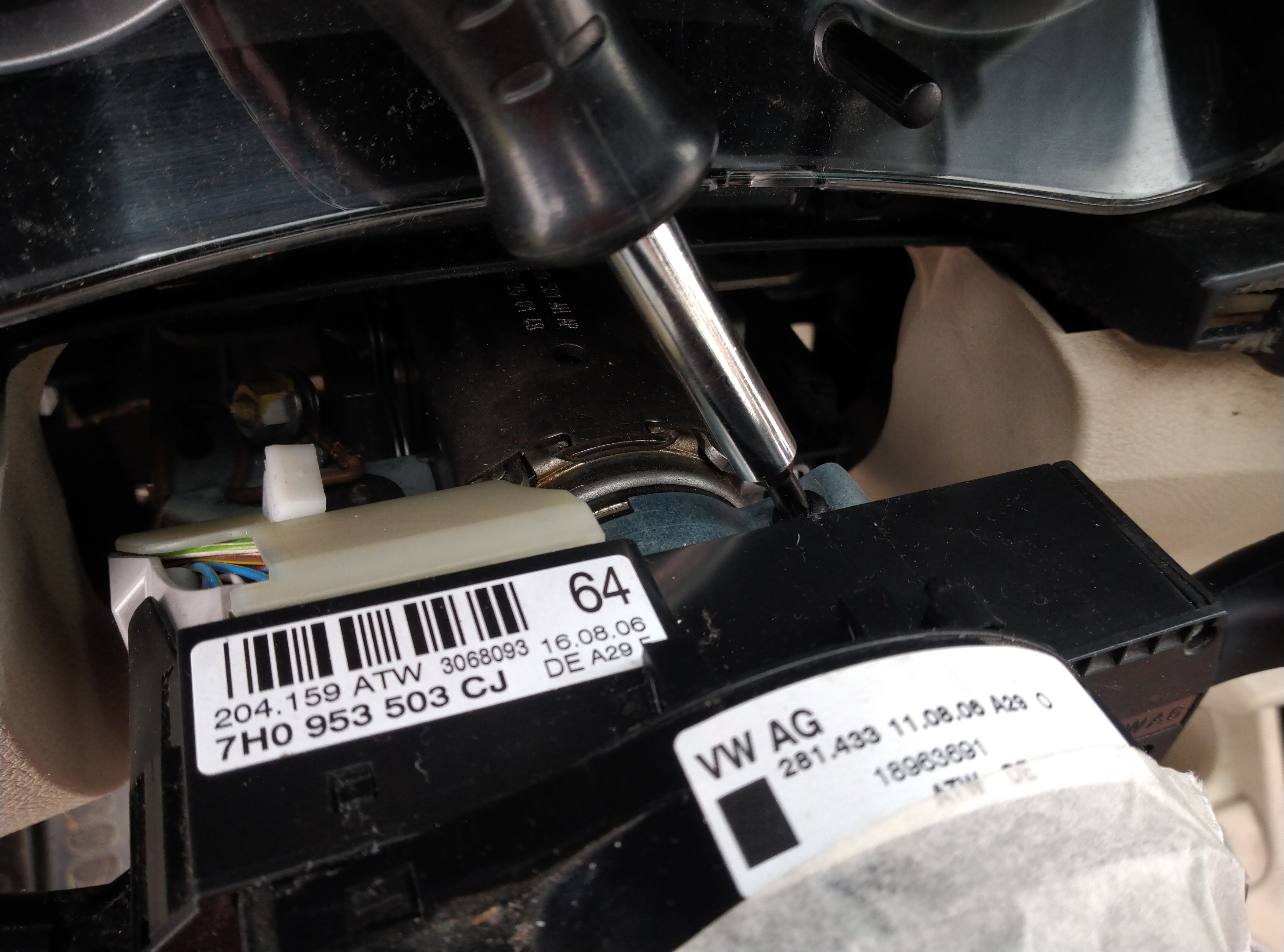

Viikset kiristetään paikalleen ruuvilla

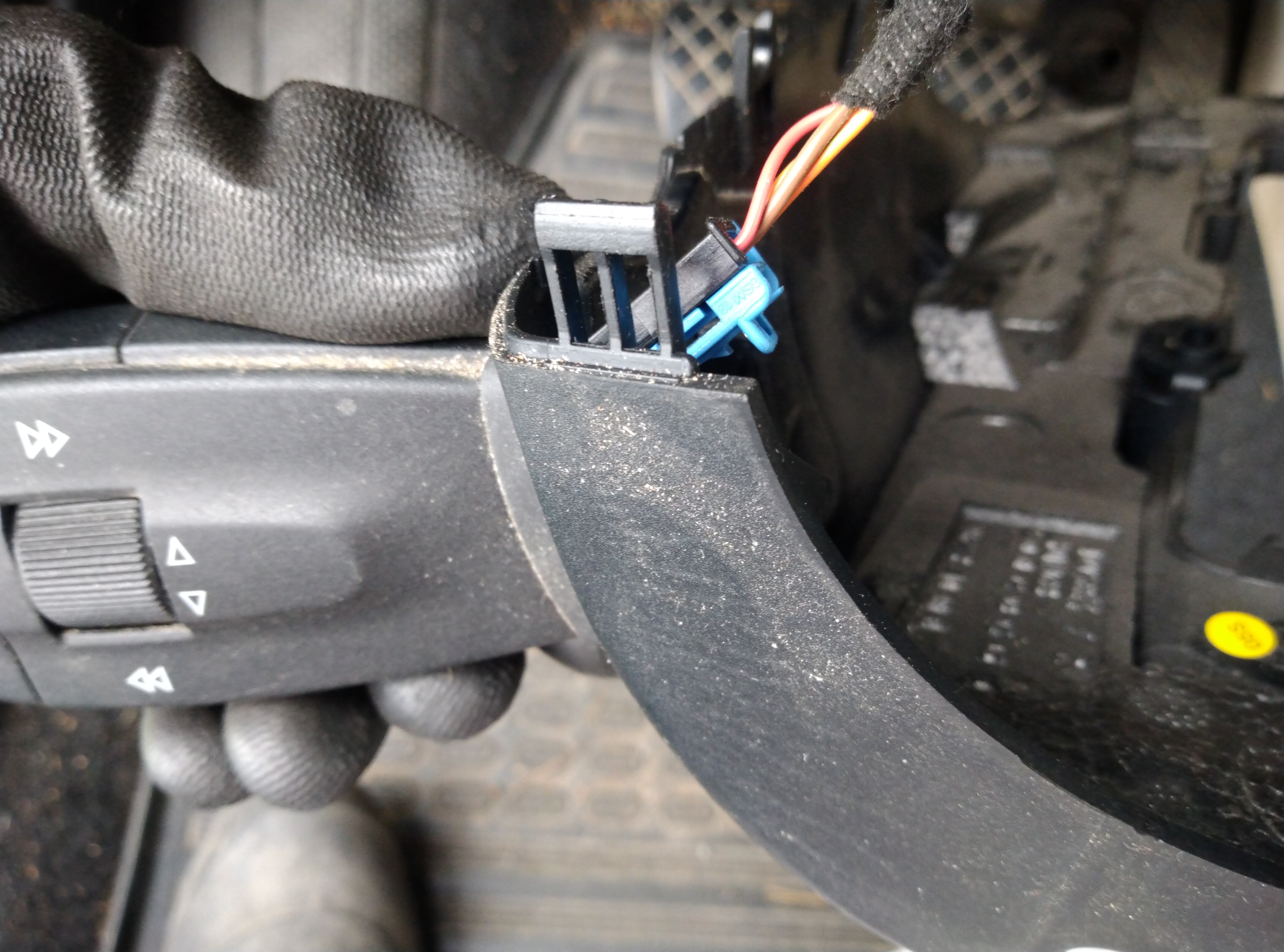

Radion lisäviikseen tulee oma johtonsa

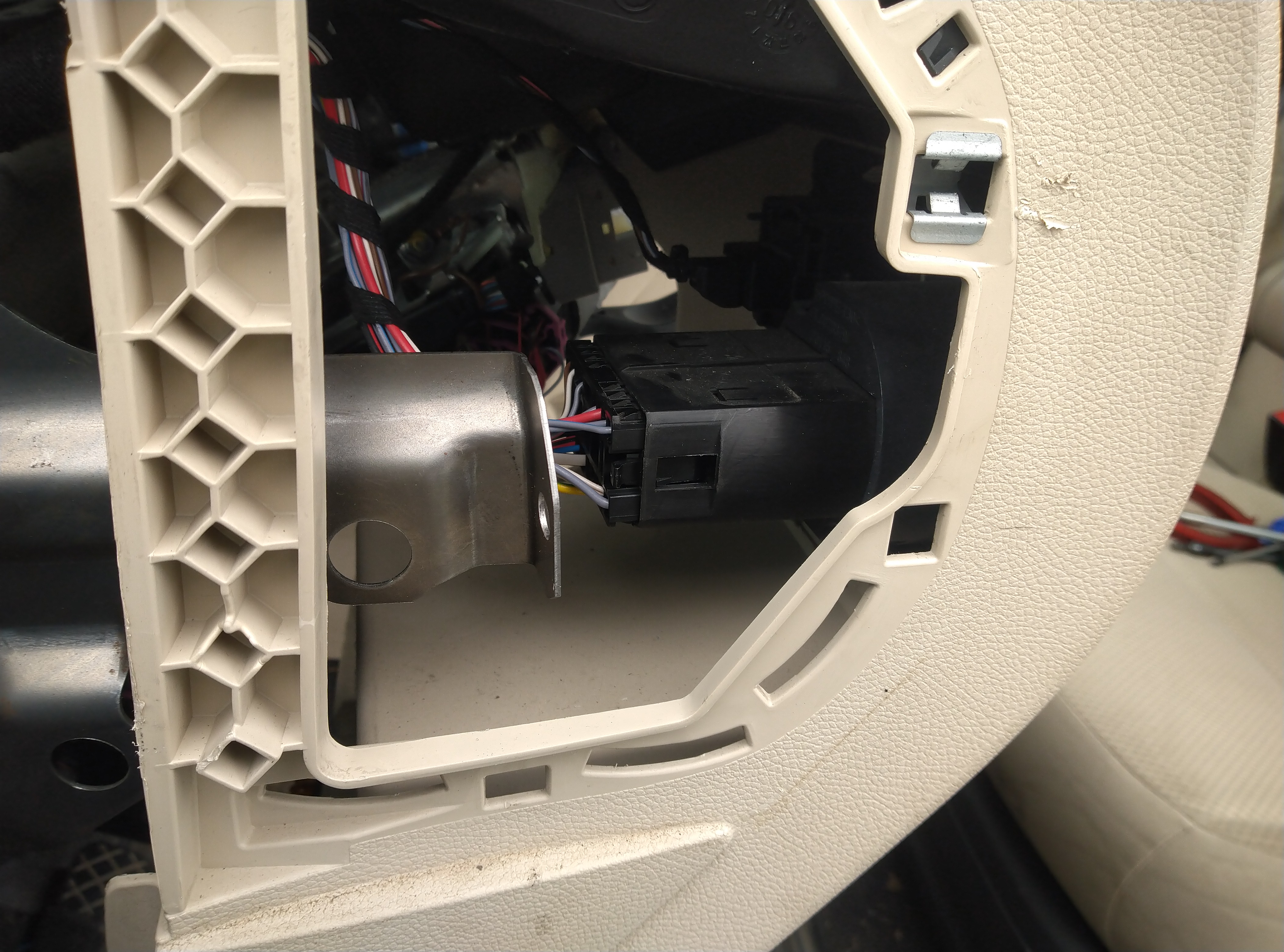

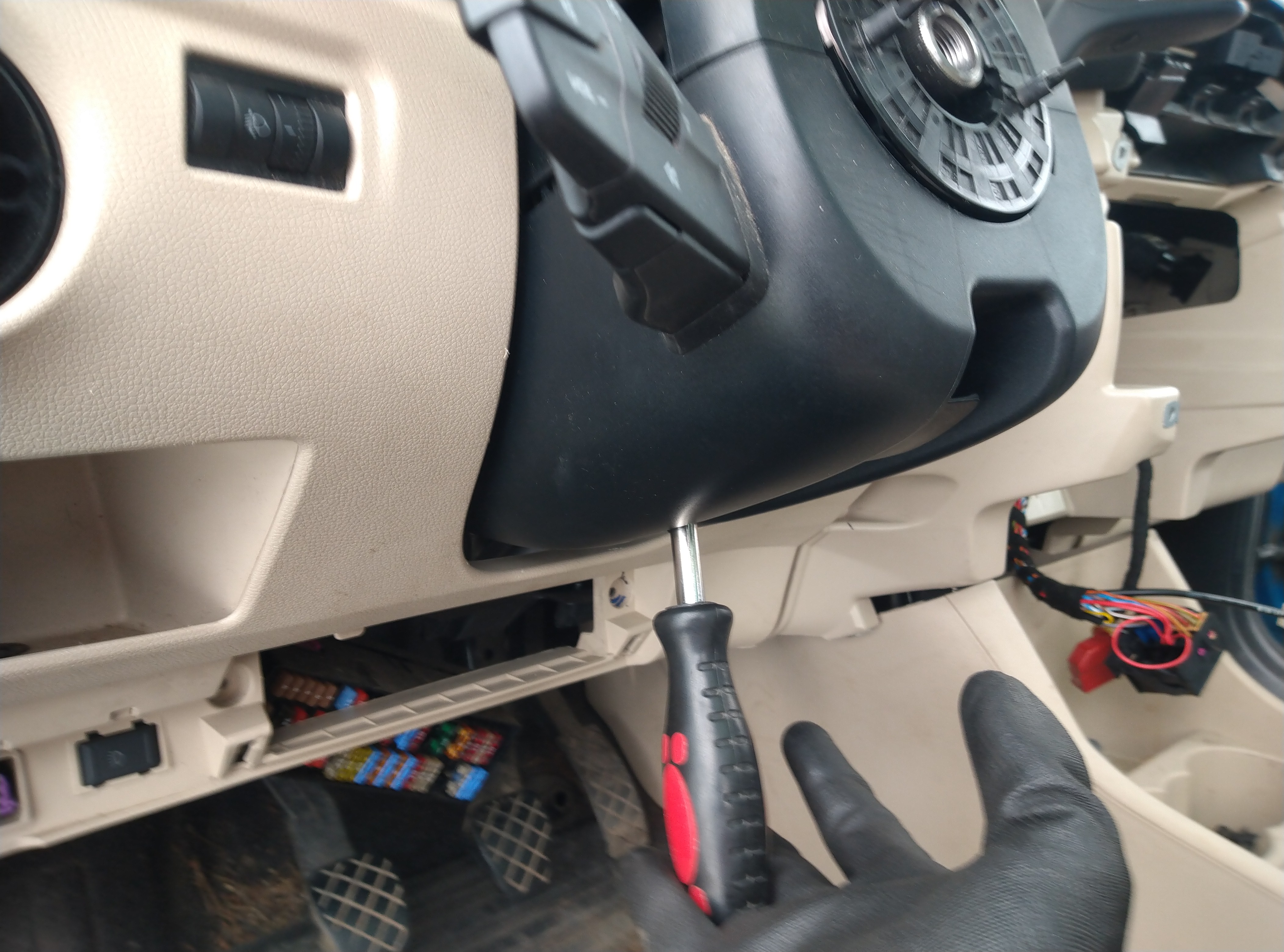

Ohjauspyörän pylvään kotelon alaosa kiinnitetään ruuveilla
Ohjauspyörän pylvään yläosa on murjottava käsin kiinni. Se ei tarvitse paljoa voimaa, mutta suunnan on oltava oikea.

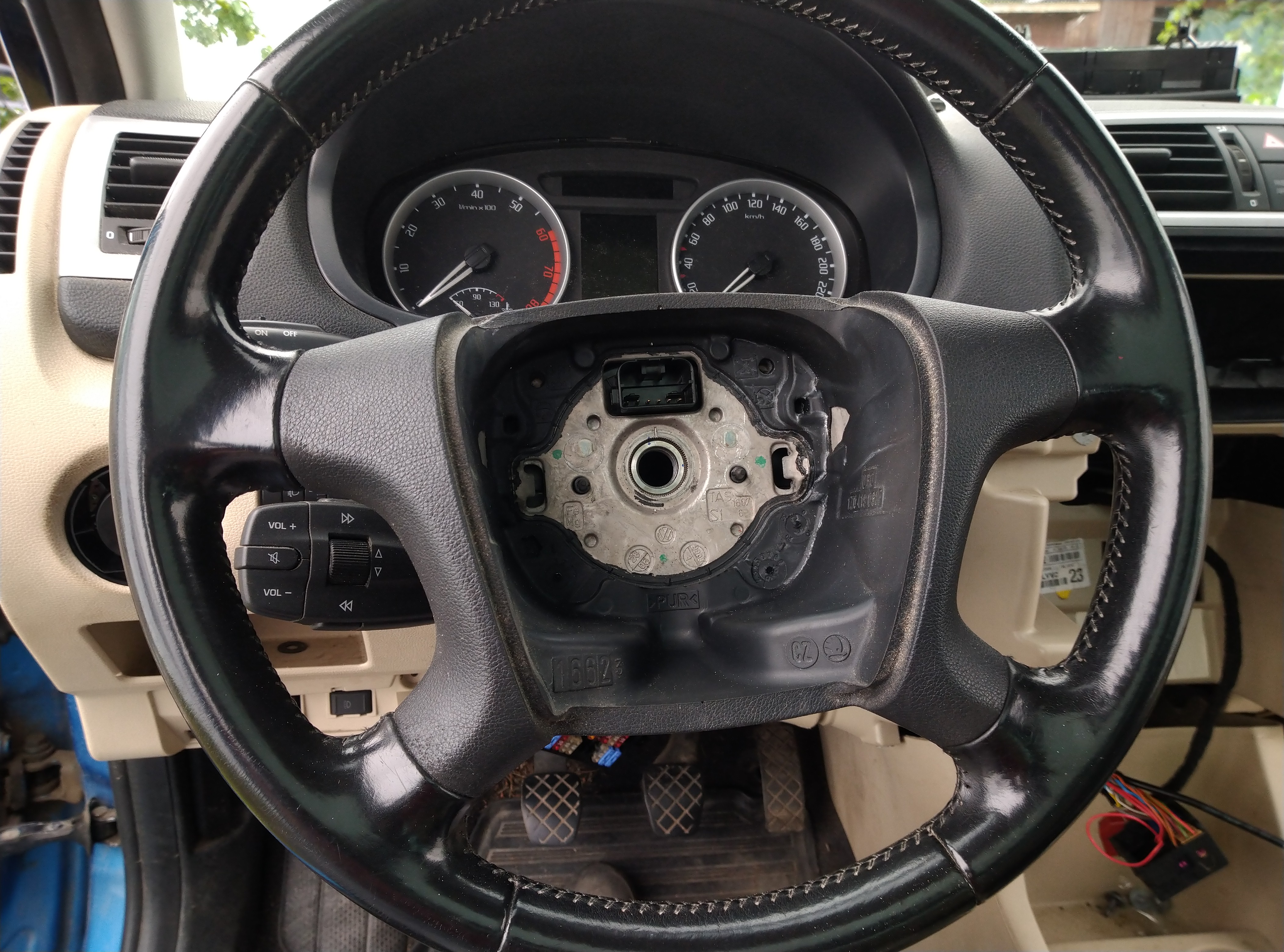

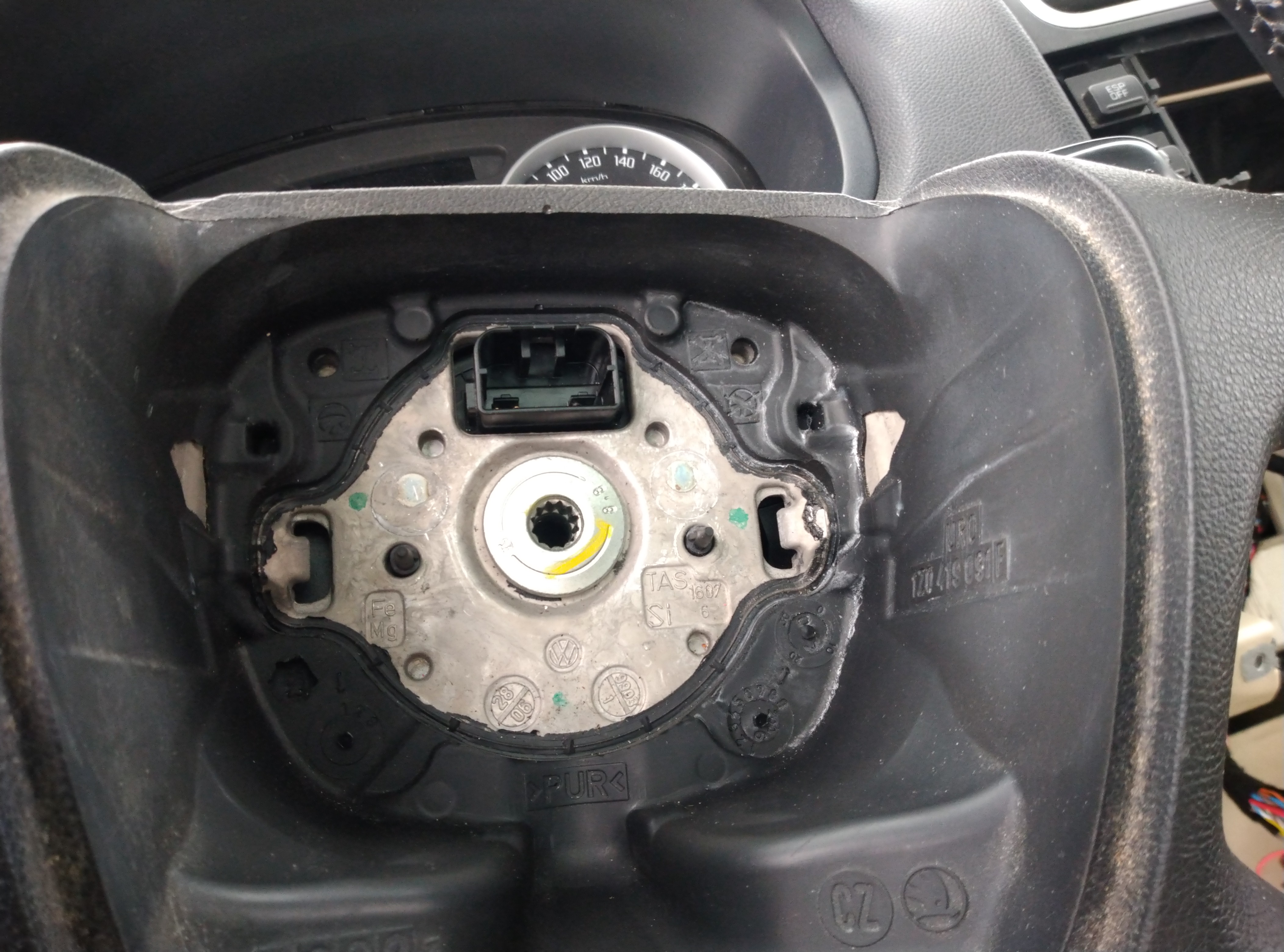

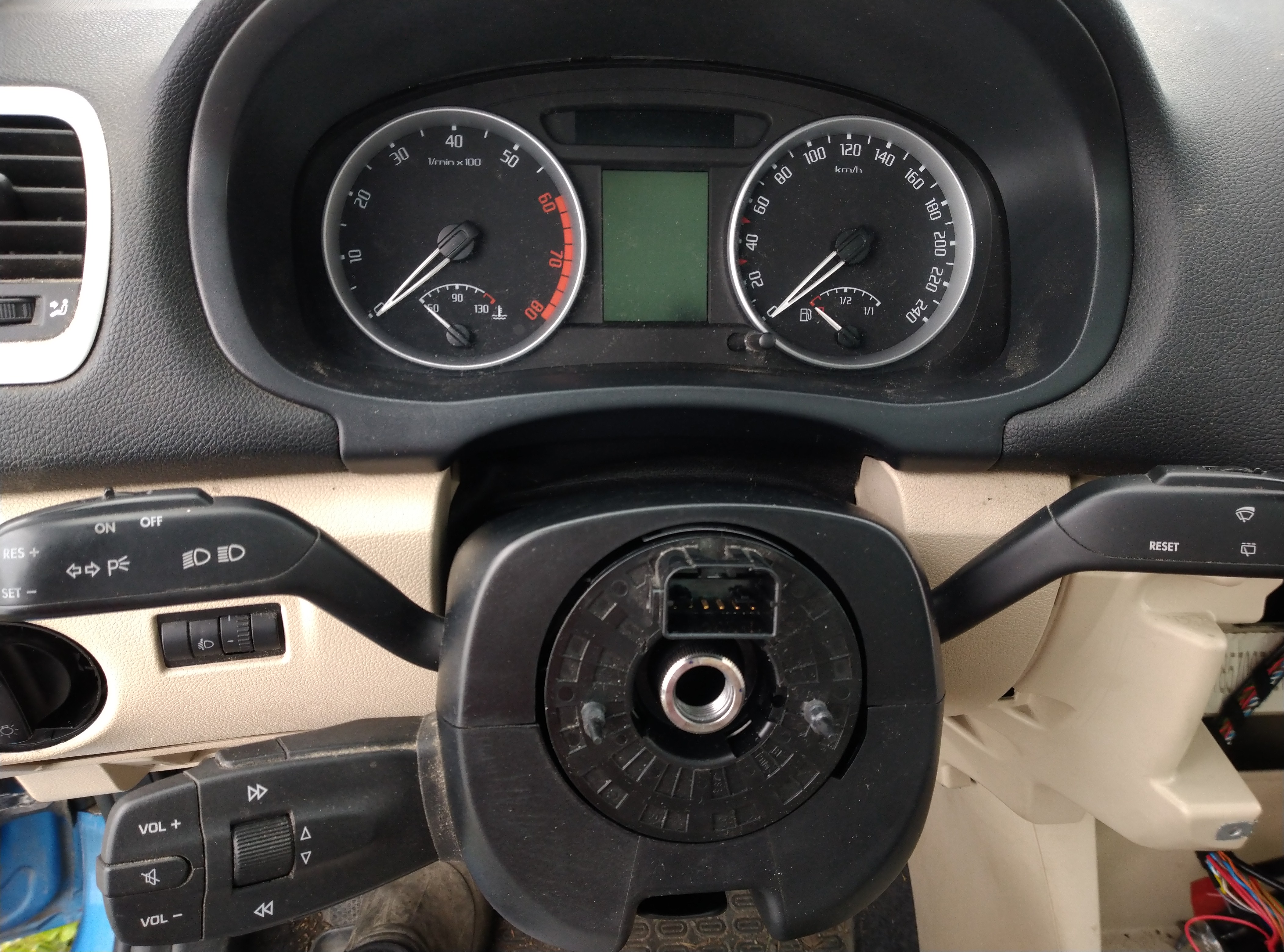

Ohjauspyörä paikalleen.
Kiinnitä ohjauspyörä

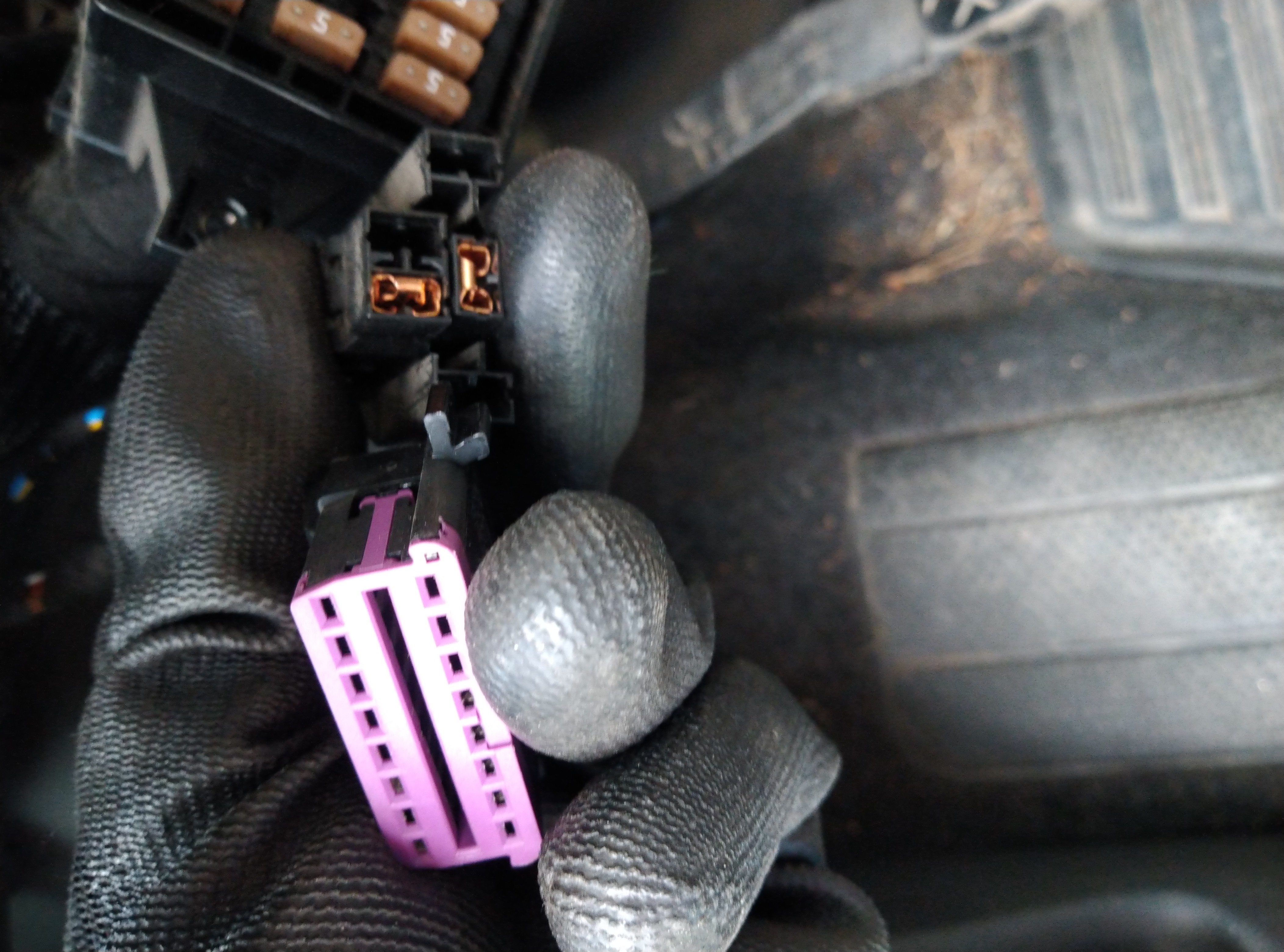

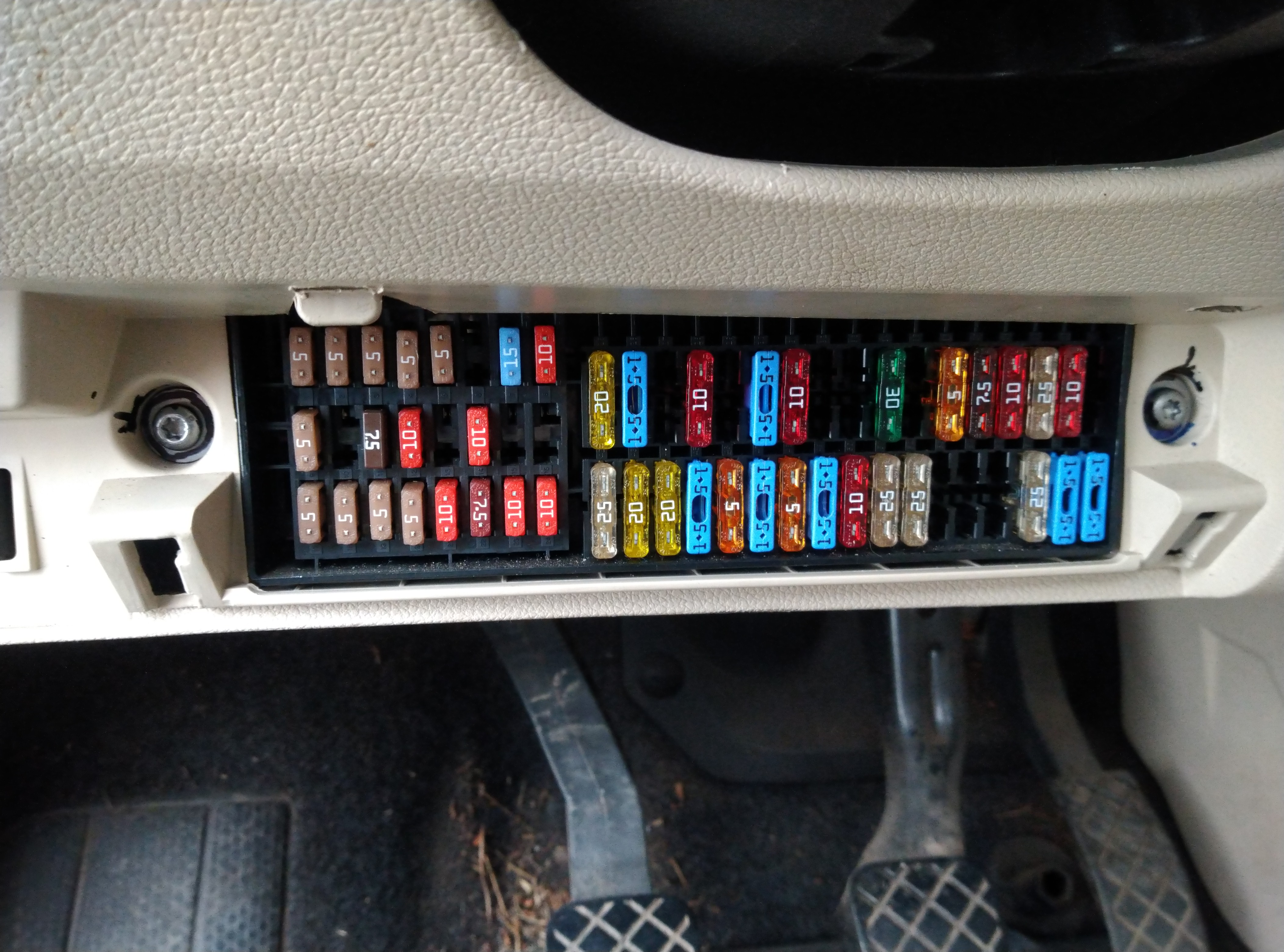

Sulaketaulu on kiinni kahdella ruuvilla. Sulaketaulun takakansi (ei kuvassa) avataan ja suljetaan liu'uttamalla sivullepäin.

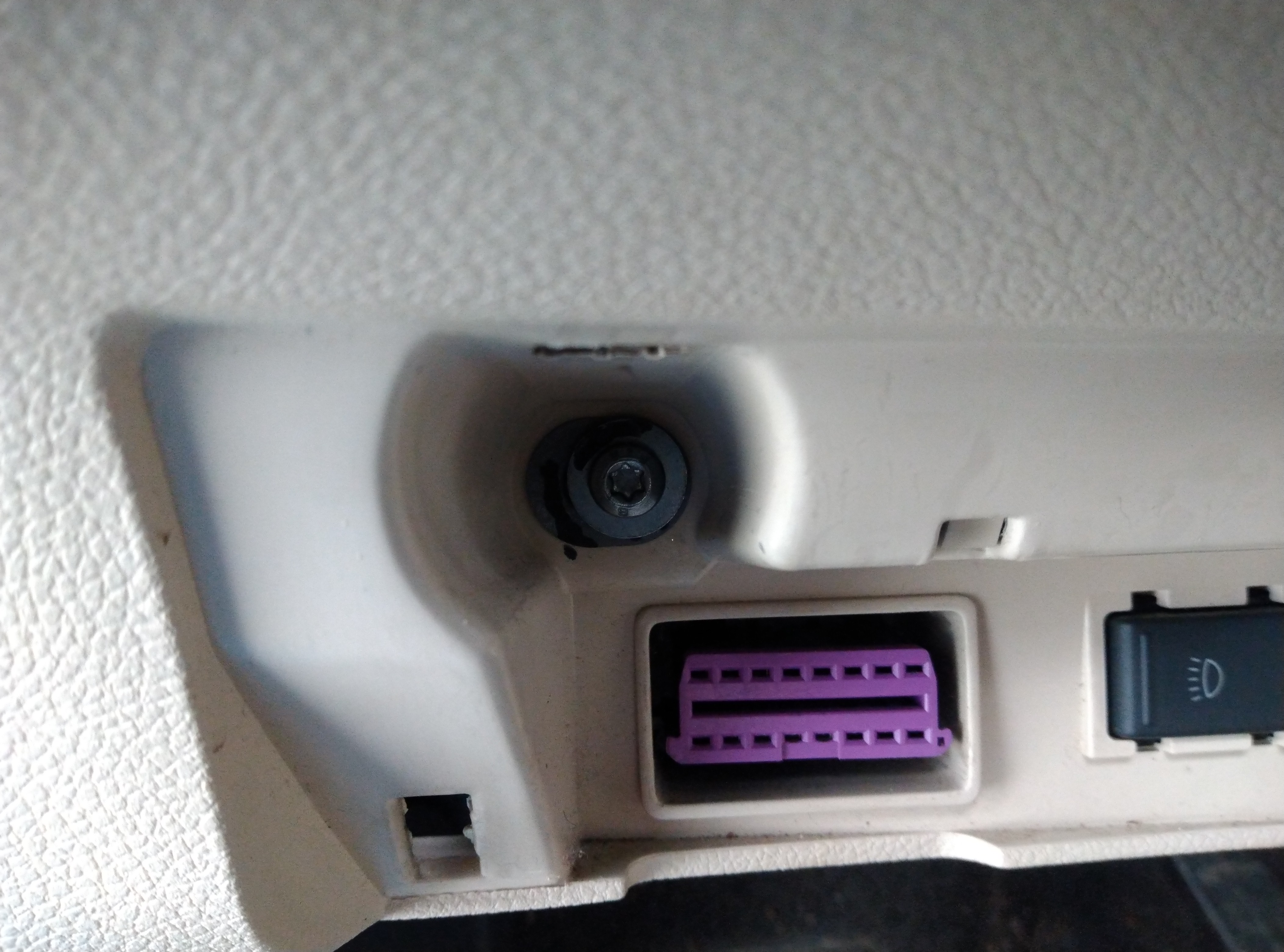

Kojelaudan kiinnitysruuvi OBD-liittimen yläpuolella

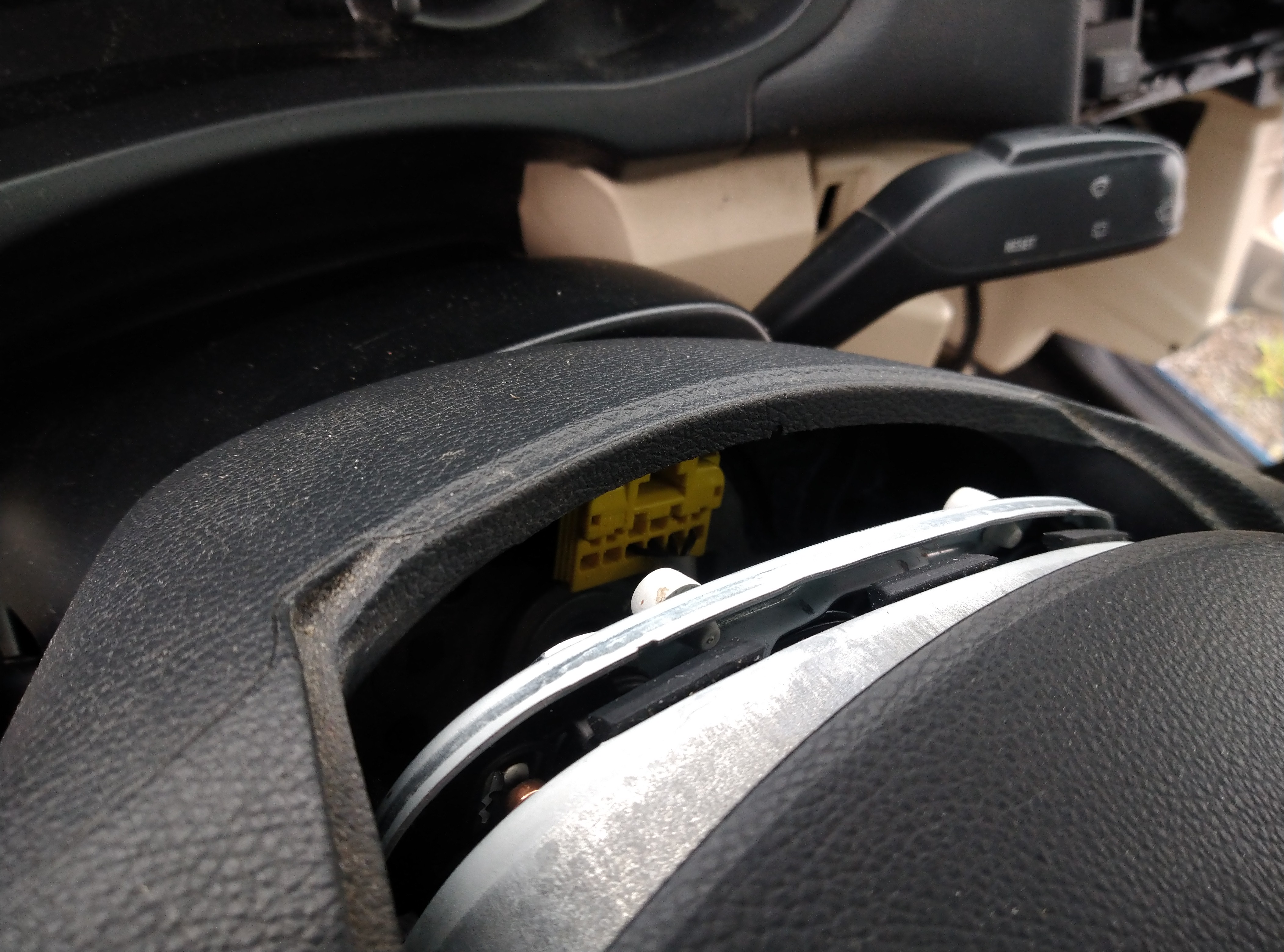

Kuljettajan turvatyynyn liitin

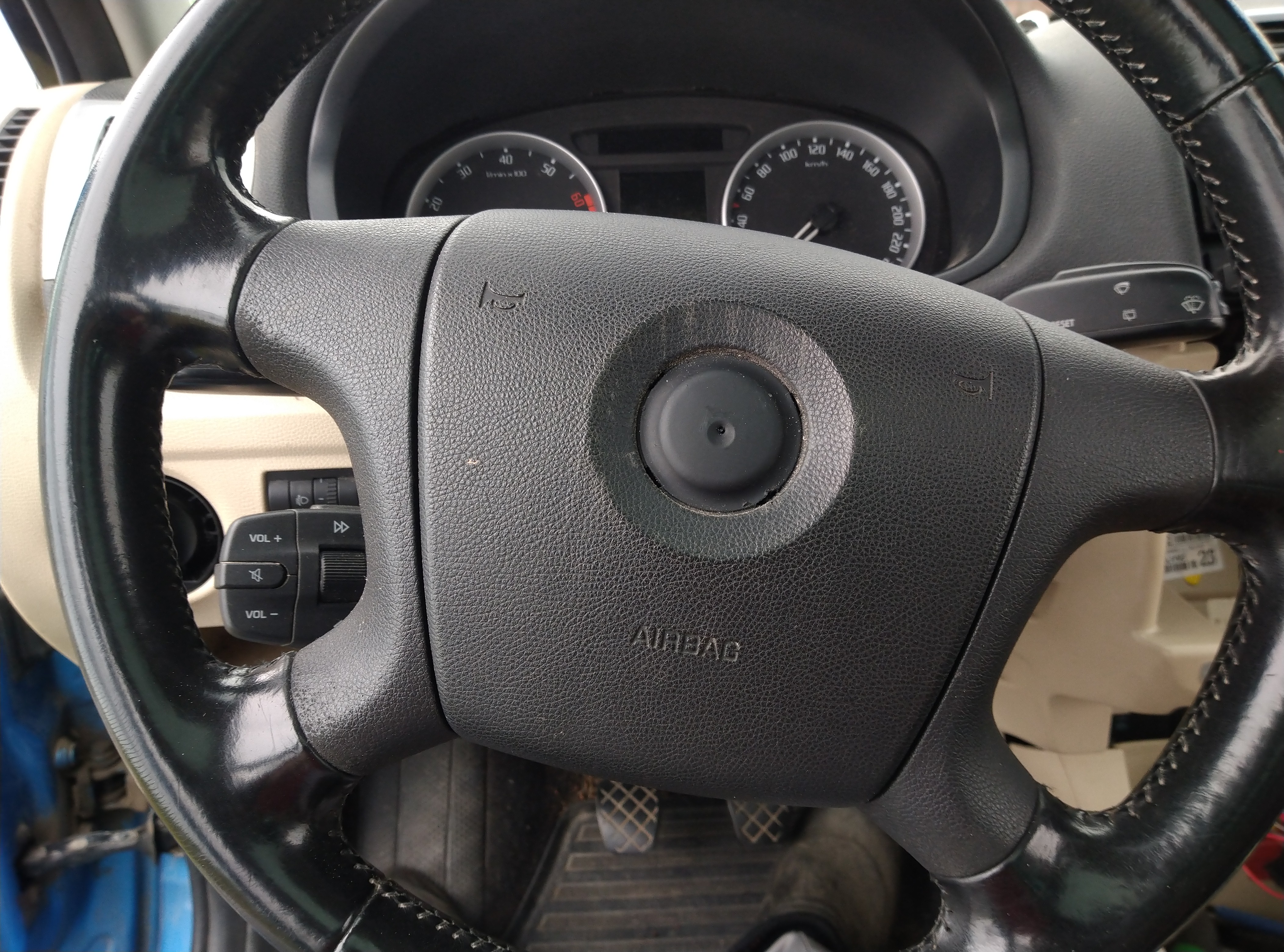

Turvatyyny painetaan paikalleen

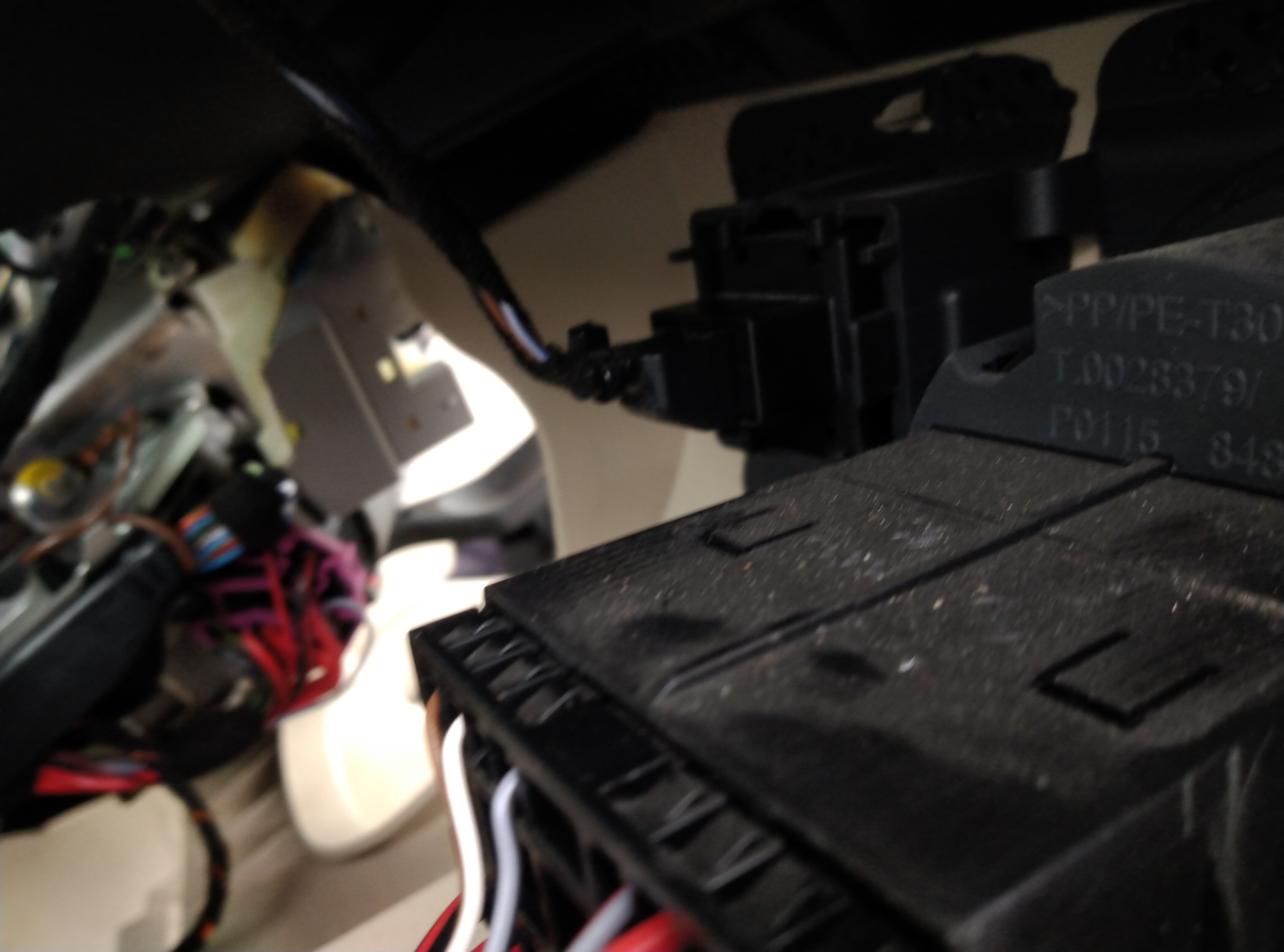

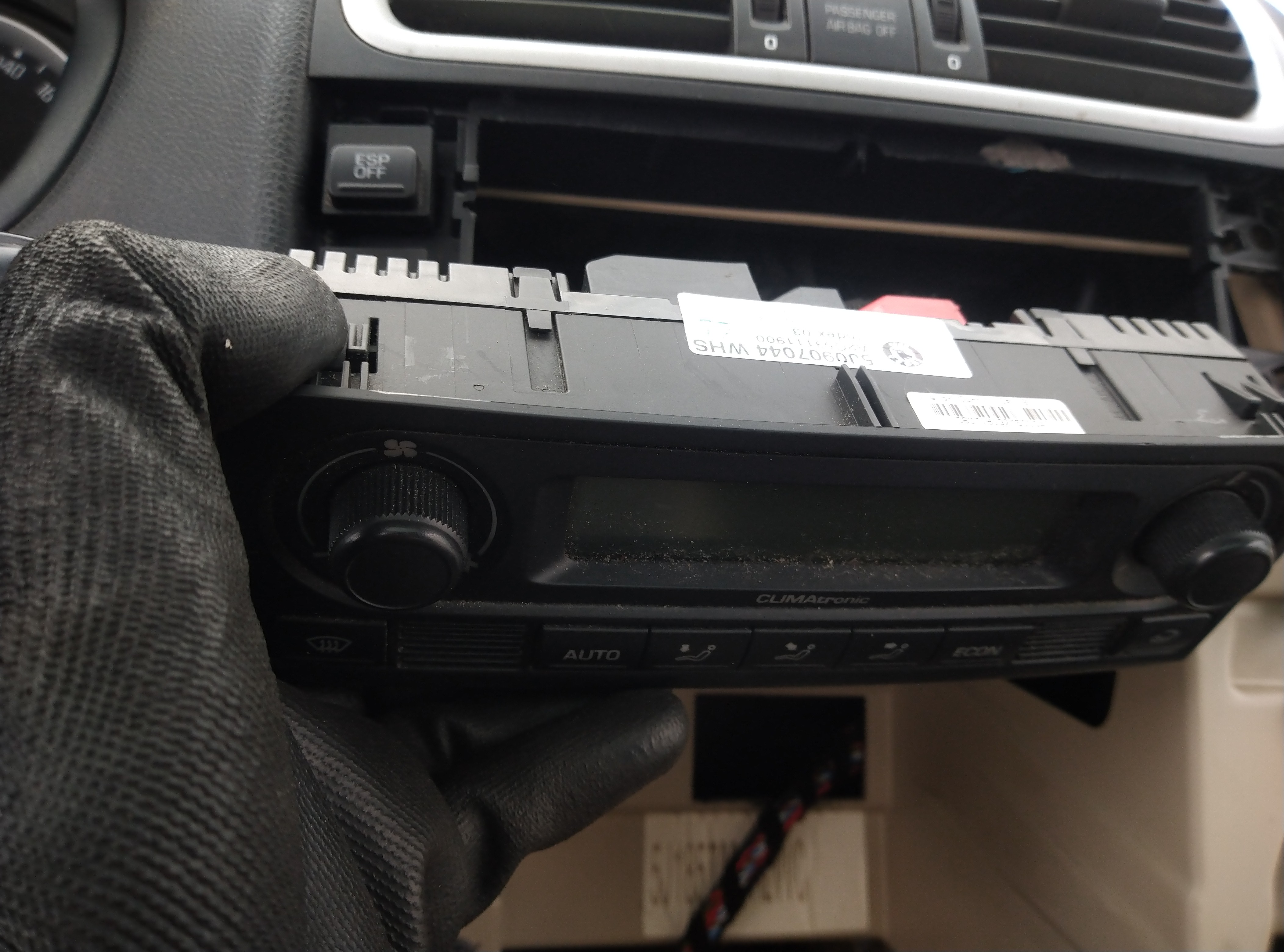

Ilmastoinnin ohjausyksikköön tulee kolme johtonippua, mutta ei ruuveja.

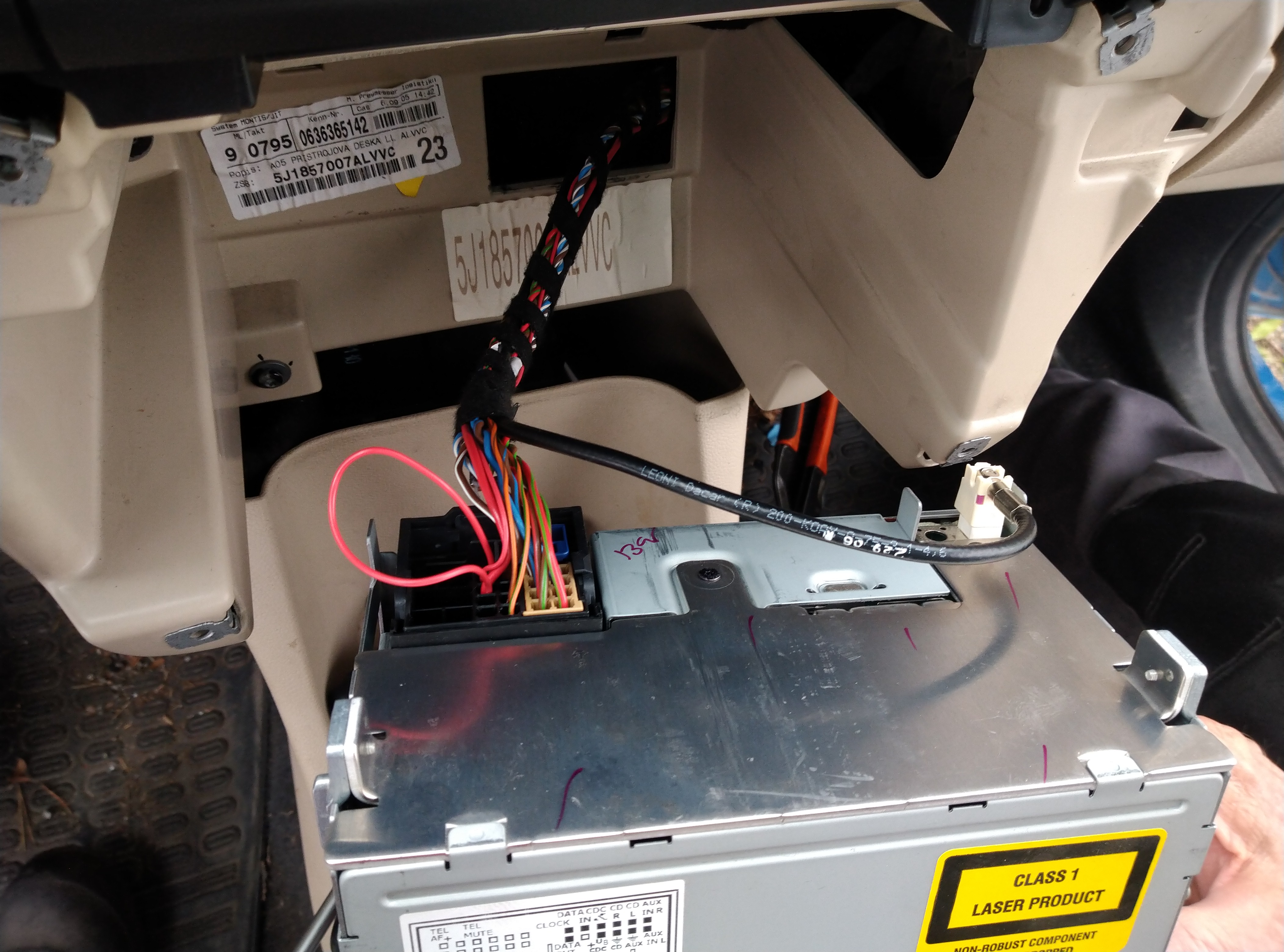

Radion johdot kytketty takaisin ennenaikaisesti.

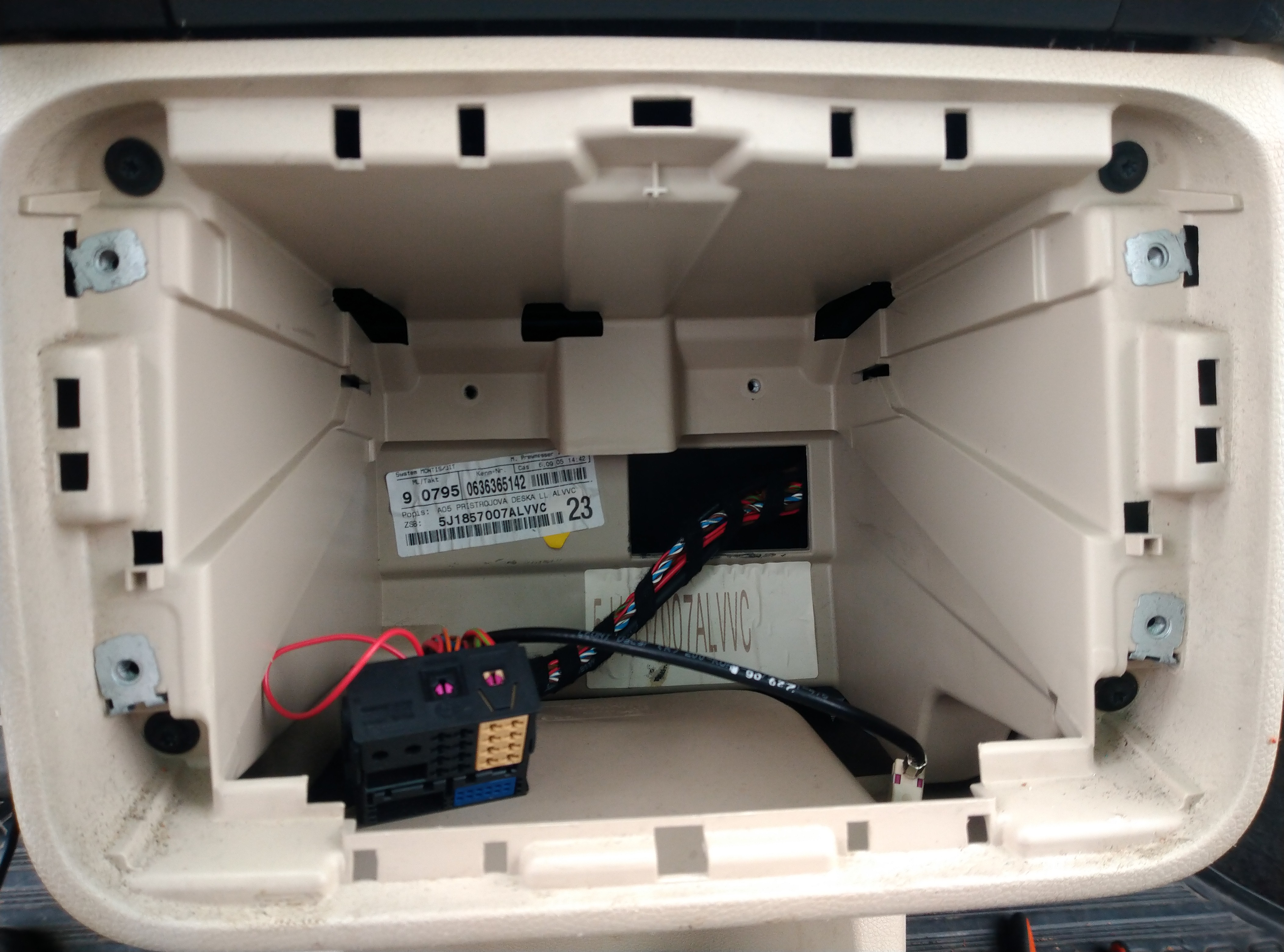

Radion kotelo paikallaan.

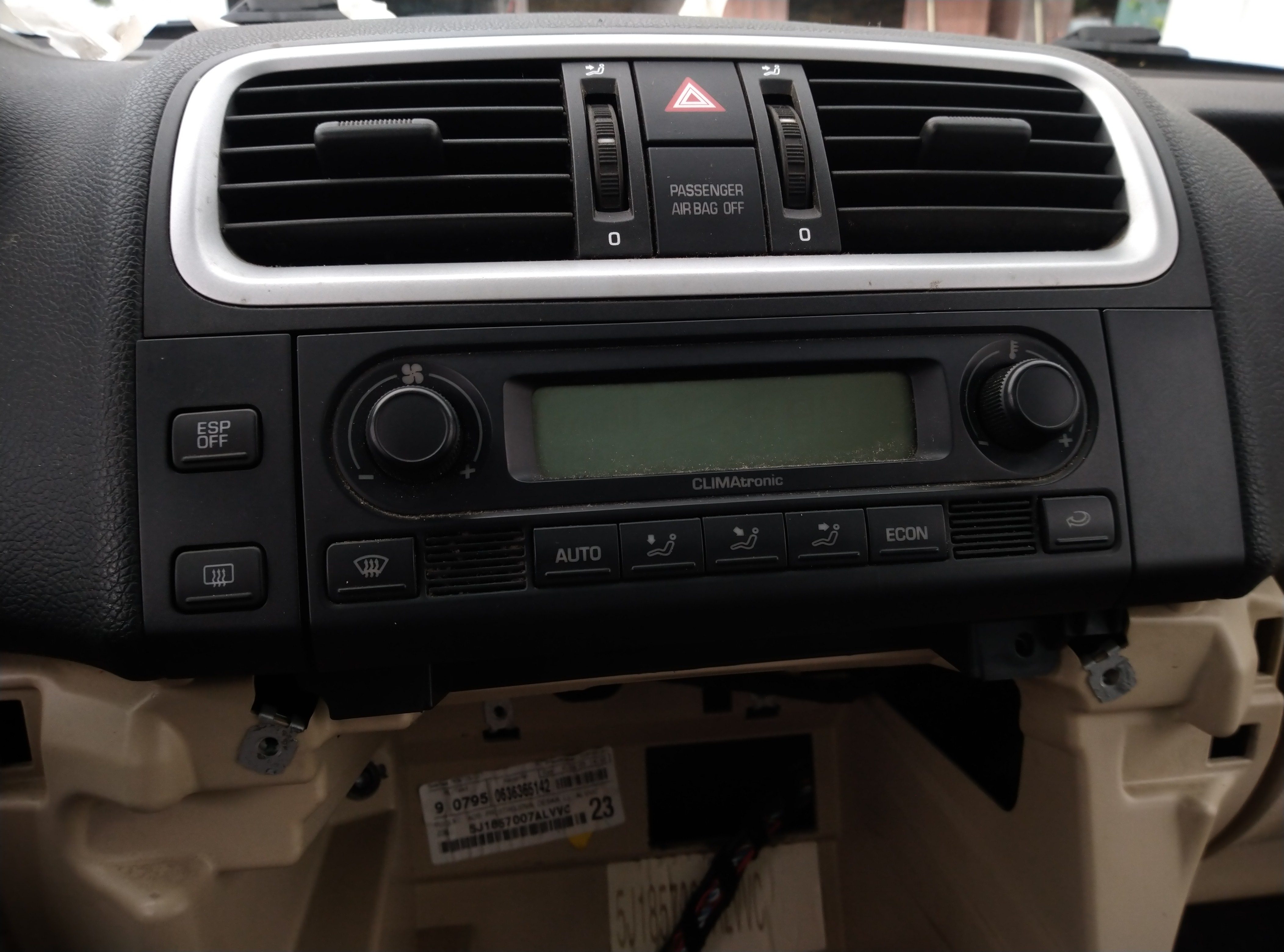

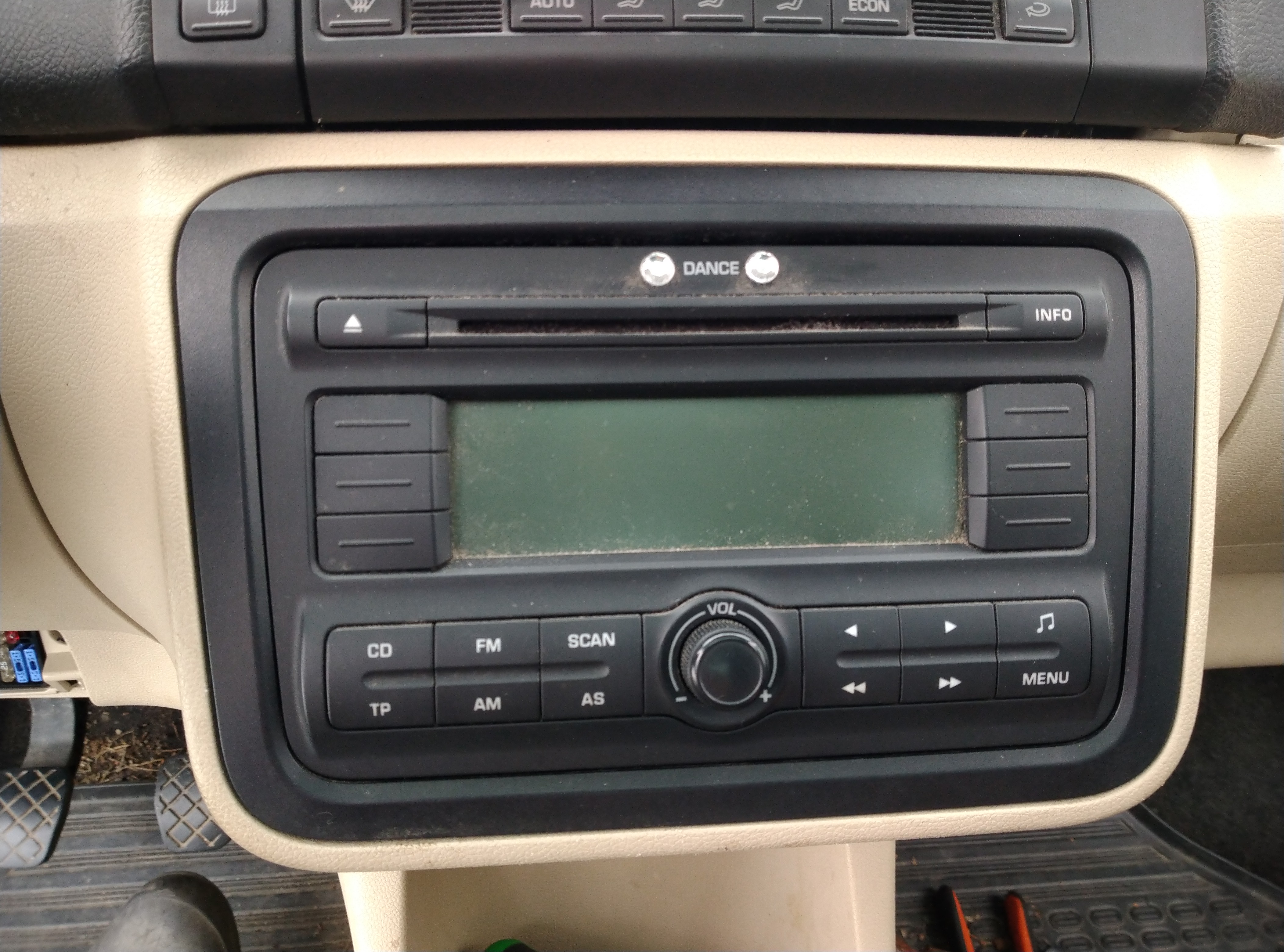

Radio asennettu.

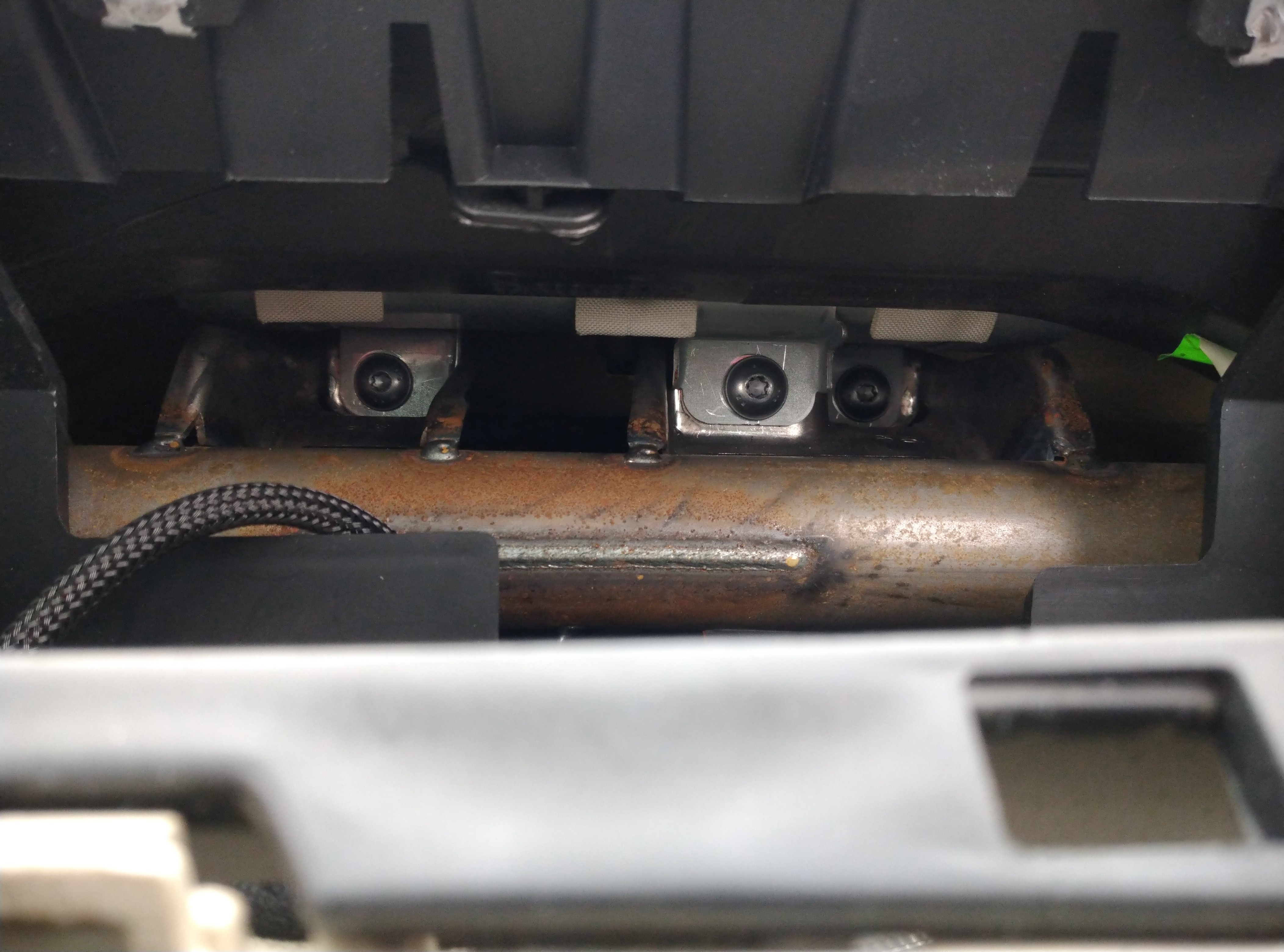

Matkustajan turvatyynyn kiinnitysruuvit ylemmän hansikaslokeron takana.

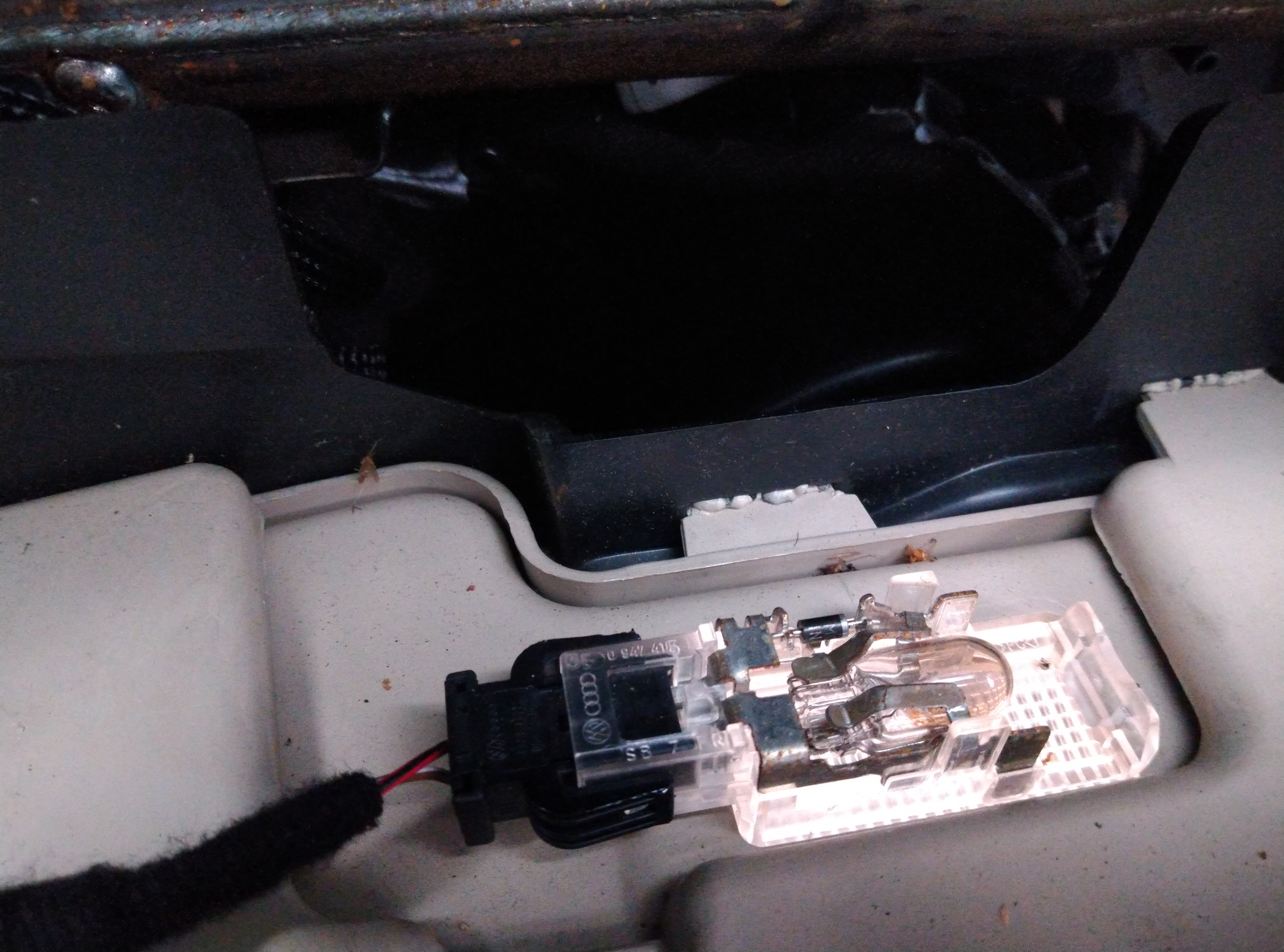

Alemman hansikaslokeron lamppu

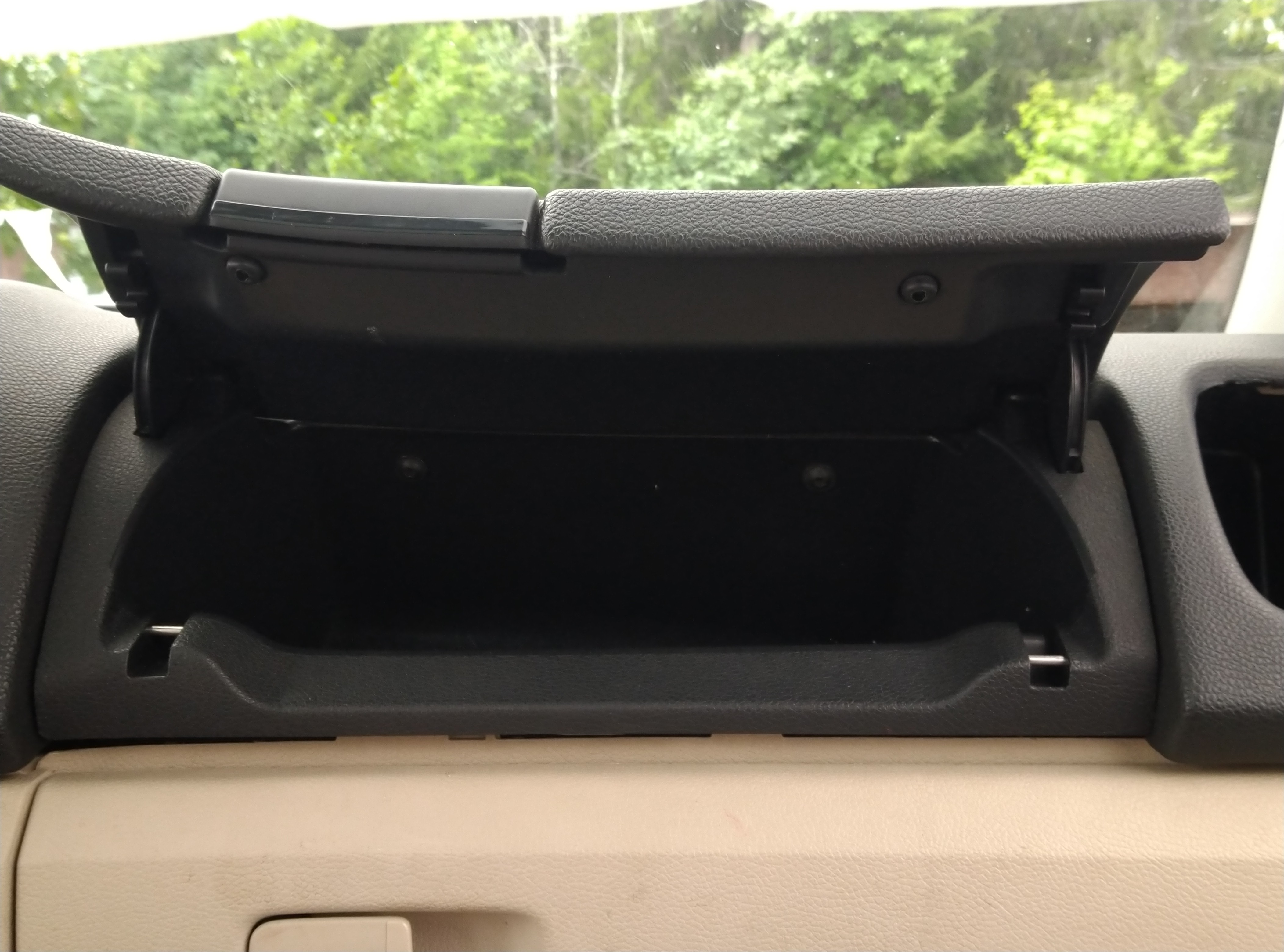

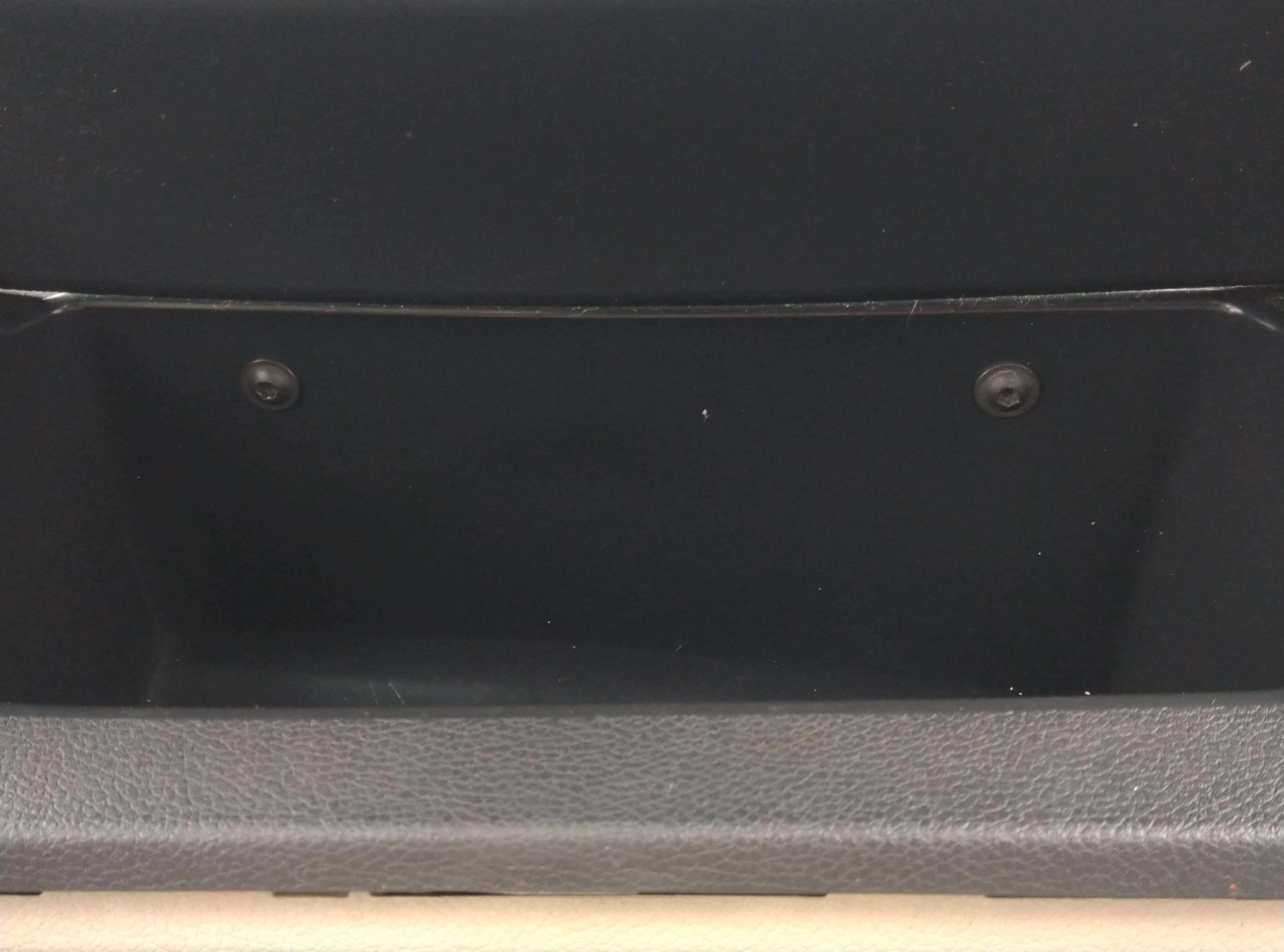

Ylemmän hansikaslokeron kiinnitysruuvit

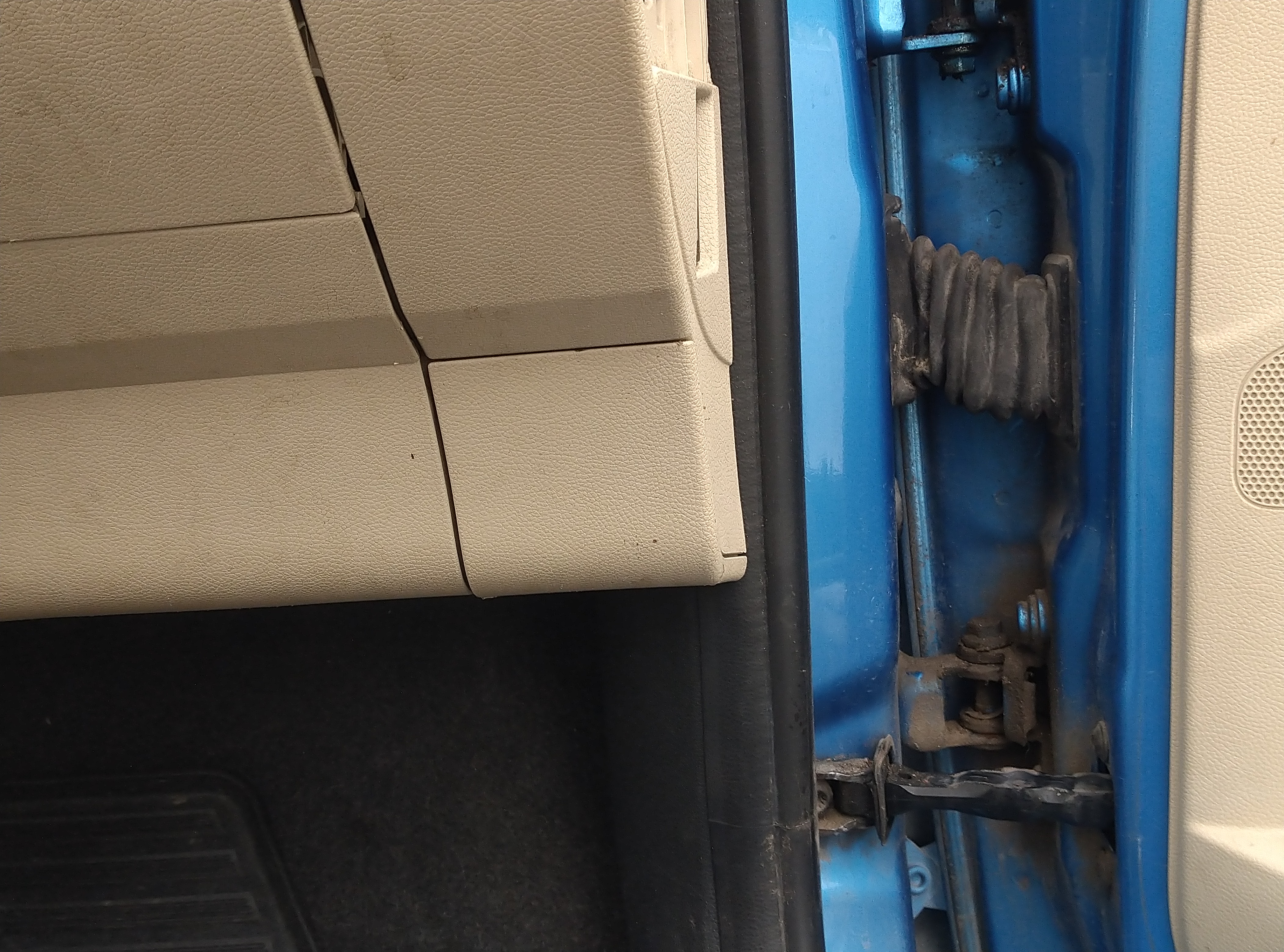

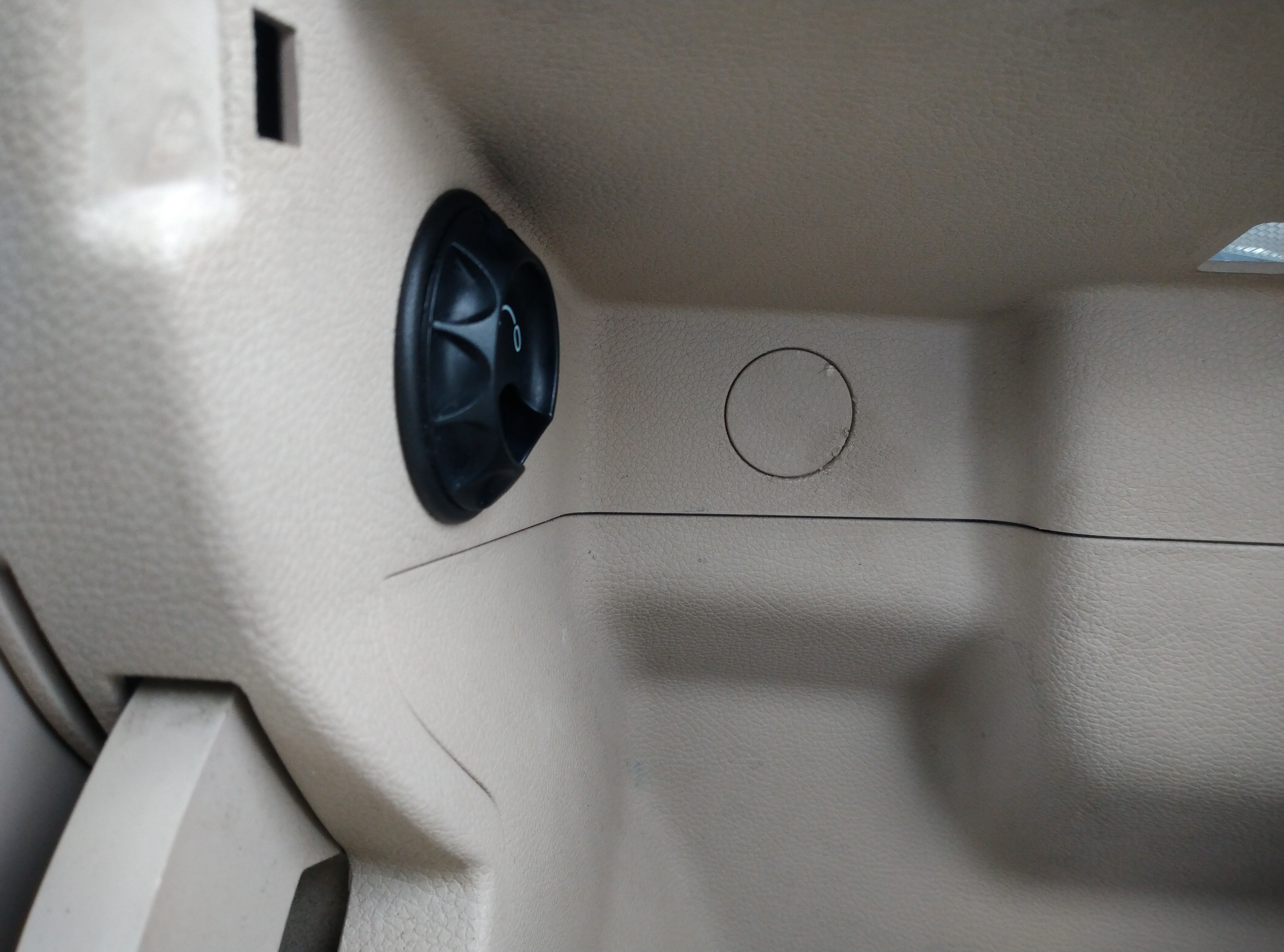

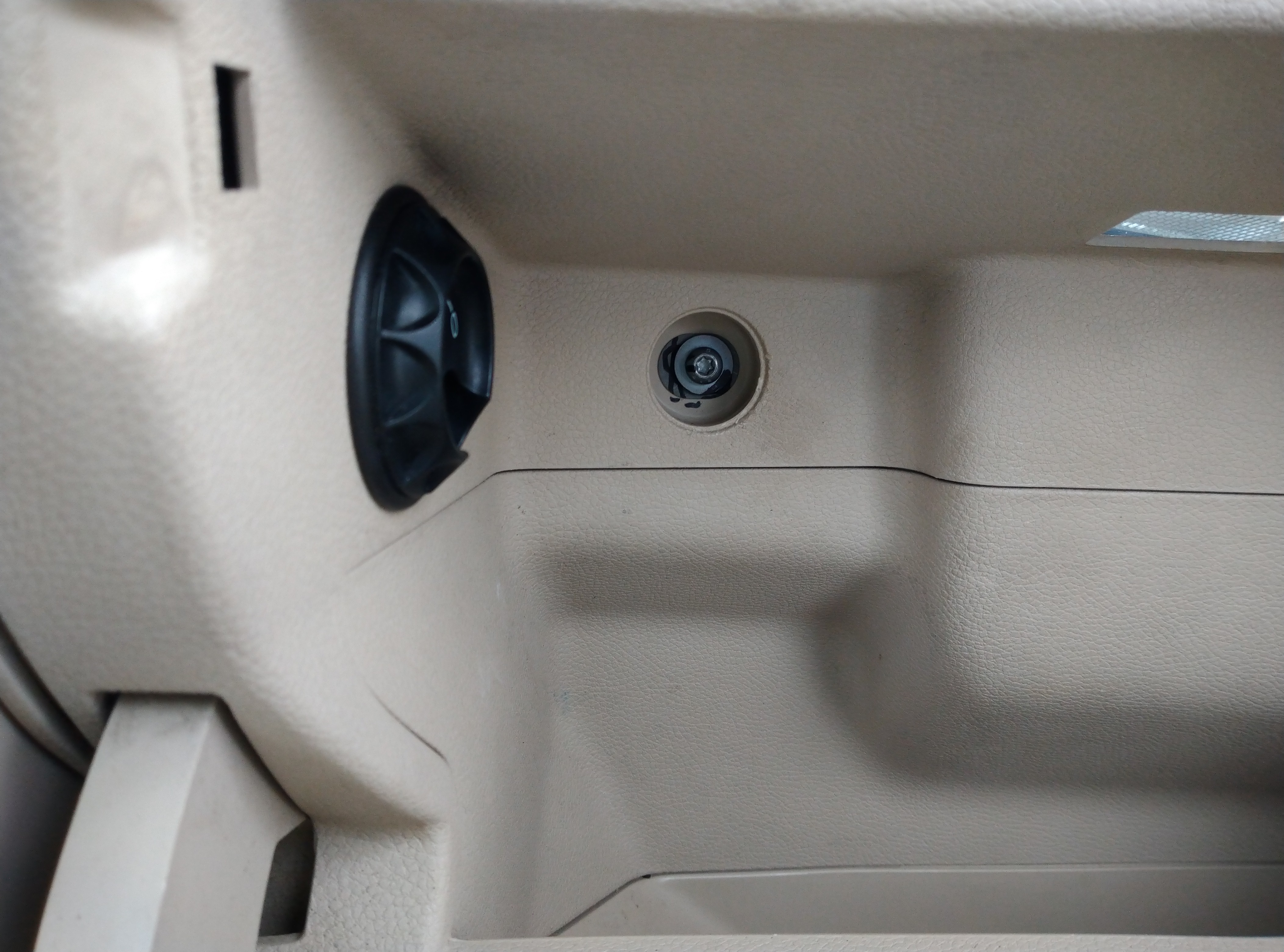

Kojelaudan kiinnitysruuvi tämän luukun alla
